2026-09-18 04:54:43 分类：机械设计
上周三塑性成型工艺课，讲完工艺选型留了一道课堂练习，收上来改的时候差点把红笔扔了。二十份作业，十六份的变形力计算结果直接飘出了合理区间，最少的差了三成，最多的差了快一倍。
上周三的课堂卡点
点了一个平时作业全对的学生起来说思路，人家愣了半分钟，说“温锻不就是温度比冷锻高一点的锻压么，公式和冷锻一样，把抗力调个10%不就行了？”
哦，原来问题在这。
所有人都能背出定义：温锻是把金属加热到高于室温、低于再结晶温度区间进行塑性成型的工艺。考试填空全对，一到实际计算全懵。
为什么？因为材料的屈服强度不是线性降的。你拿20Cr来说，室温屈服强度大概是350MPa，加热到600℃，降到180MPa都不止，不是降10%，是直接砍半。就凭想当然调系数，能算对才怪。
碳钢温锻温度区间屈服强度变化曲线图
把设计取舍摆到台面上
很多学生学完温锻，只记得它是冷锻和热锻中间的过渡工艺，根本不知道什么时候选它。
之前带学生做课程设计，做中型汽车变速箱的齿轮毛坯。有个学生一开始选冷锻，算出来需要1500吨压力机，学校合作基地只有1000吨的设备，卡壳了。改选热锻，氧化皮厚，单边余量要留3mm，客户要求精加工前余量不能超过1.5mm，又卡壳了。
这时候温锻就出来了。说实话，选温锻从来不是什么“工艺升级”，就是被逼出来的取舍。
你要接受比冷锻多一丢丢氧化，换变形抗力掉一半，压力机吨位直接降到800多吨，刚好卡进现有设备的范围。精度又比热锻高，余量控制在1.2mm，完全满足要求。哪里是什么过渡工艺，是解决实际矛盾的刚好选项。
不过话说回来，温锻的坑真的多。不是你算对变形力就完了。温度控制差个三五十度，抗力差出一块钢板的厚度，模具寿命能掉两成。润滑剂不能直接用冷锻的石墨，四百度的温度下石墨会氧化掉，模具磨不了几百件就裂了，得换玻璃基或者温锻专用的高分子润滑剂，这些细节教材上只会提一句，学生不碰实际问题根本记不住。

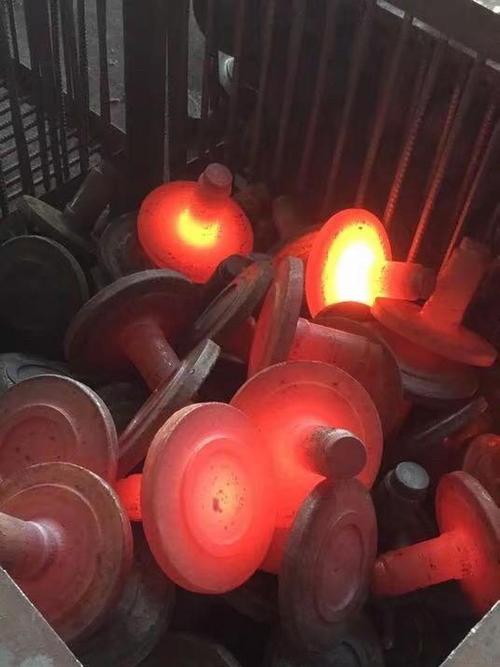

汽车变速箱齿轮温锻毛坯实物图
改完作业的碎反思
改完作业的碎反思
这次改完作业，我把下周的课内容改了。原来上来先讲定义、讲参数、讲应用，现在打算换个路子。
一上课先把问题抛出去：现有1000吨压力机，做16Mn齿轮毛坯，冷锻要1600吨，热锻余量超差，你怎么办？让学生围在一起讨论十分钟，再引出温锻，比我讲一节课有用。
我们做机械设计教育，太容易把工艺讲成干巴巴的名词了。学生背了一堆优缺点，考试能拿满分，一碰到实际问题就抓瞎。温锻不是写在课本上的考点，是工程师在现有条件下抠出来的解决方案。你要算设备吨位，算材料成本，算后续加工余量，算模具寿命，每一步都是取舍，不是套公式就能出来的。
现在很多学生做设计，张口就是先进工艺，好像不用点新技术就不够高级。传统锻造这些老工艺，没人愿意沉下心抠细节。可实际上，国内大部分机械厂，哪有那么多全新的进口设备给你造？都是在现有条件下凑出符合要求的产品，这里面的门道，才是真的练本事。
这次二十份作业，只有三个学生一开始就想到查对应温度的屈服强度，重新算变形抗力。剩下的全是套冷锻的公式调个系数。路还长，慢慢磨吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：为什么学生算不对温锻的变形力？
文章链接：https://yqhljx.com/list_9/2987.html
