摘要：结合十余年机械减速系统设计的实战经验，梳理蜗杆传动设计中常见的认知误区，分享选型、润滑、失效预防的落地经验，适合有基础的工程师参考。
刚入行改旧输送设备的时候，第一次做蜗杆传动选型。照着样本挑了个速比对的，就下单了。试机三个小时，润滑油直接冒烟。那场景，我现在还记得。
很多人觉得蜗杆传动不就是一对减速齿嘛，结构简单，套样本就能做。真做过项目的都知道，坑多着呢。
选型里藏着的模数与头数陷阱
我见过最多的误区，就是认为「蜗杆头数越少，模数越大，齿的强度就越高，承载能力肯定越好」。这话真不对。
相同中心距和传动比下，选择更少的蜗杆头数，会得到更大的蜗轮模数，看似提升了齿根弯曲强度，实际上会推高啮合的滑动速度，在连续运转的工况下，额外的摩擦发热会快速劣化润滑油性能，反而加速齿面磨损。
按照滑动速度的计算公式：vs = πd1n1 / (60×1000×cosγ)，d1是蜗杆分度圆直径，γ是蜗杆导程角，头数越少，导程角越小，滑动速度反而越高，效率越低，发热越多。
GB/T 10085-2018里明确给了推荐：头数一般选1、2、4，速比大于30才选1头，能选2头就别硬选1头，能满足速比要求的情况下，尽量选多头数小模数，效率和温升都好看太多。
去年给一家立体车库厂家改故障减速箱，原设计就是1头m8的阿基米德蜗杆，中心距200mm，额定提升5吨，用了不到半年蜗轮齿就磨穿了。我们调整成2头m6，中心距不变，速比只降了4%，完全满足车库的提升速度要求，试机测下来，传动效率提了12%，连续工作三小时后温升降了18度。用到现在三年多，客户说一点问题都没有。
90%的蜗杆故障，根源都不是强度不够

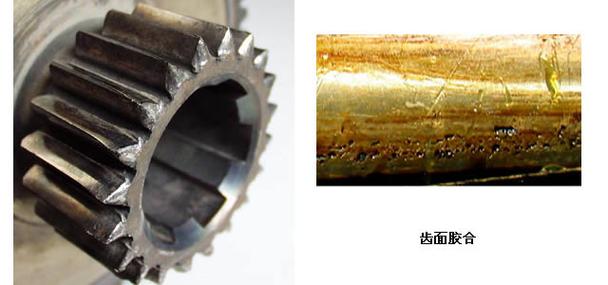

说实话，我见过的蜗杆传动失效，十个里面有八个是过热导致的胶合失效或者磨损失效，根本轮不到拼齿根弯曲强度。
蜗杆传动天生就是滑动啮合，摩擦功耗比斜齿轮传动大3倍都不止，发热是自带的属性，散热没做好，再好的合金材料也撑不住。
还是刚才那个立体车库的案例，原箱体的散热筋只铸了上半部分侧壁，底座全是实心的，还积了厚厚的油泥，热量根本散不出去。南方夏天车间温度35度，箱体内油温能冲到92度，普通L-CKD100齿轮油在这个温度下，粘度掉了七成，极压添加剂早就分解失效了，齿面直接粘在一起，转两轮就磨掉一块。
很多设计师选润滑油，只看粘度，不看极压性能，这也是常见的坑。钢蜗杆配铸铁蜗轮，滑动速度vs小于10m/s用L-CKD100极压齿轮油，10到20m/s用L-CKD150，超过20m/s直接上合成型极压齿轮油，别省那几百块的油钱。换一次油几百，修一次箱体几万，哪个划算？
还有散热，别全靠箱体自然冷却。计算下来自然散热量不够的，连续工作功率超过10kW，赶紧加冷却盘管或者装轴流风扇强制风冷，很多人觉得差一点没事，结果就是提前两三年报废，亏大了。

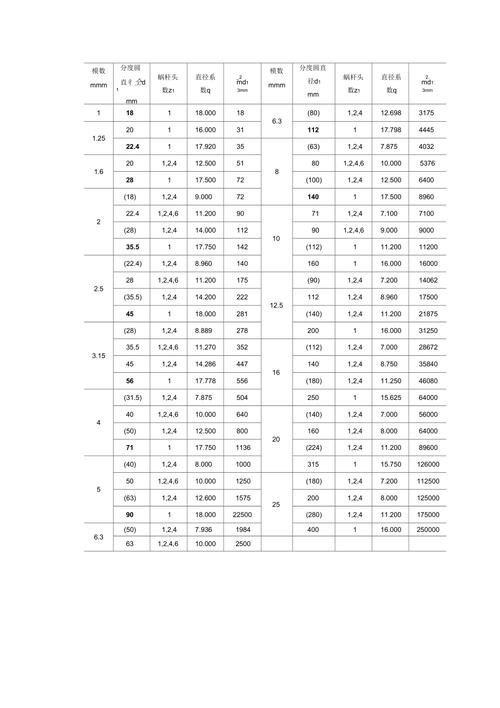

不同蜗杆类型的选型权衡，没有最好只有最合适
现在市面常见的蜗杆分三类：阿基米德(ZA)、渐开线(ZI)、圆弧圆柱(ZC)，很多人就认贵的，觉得贵的肯定好，真不是这么回事。
ZA型蜗杆普通车床就能车，加工成本低，精度要求不高的低速轻载场合，比如小型手动设备、间歇工作的传动机构，用ZA型完全够用，性价比最高。缺点就是齿形误差大，承载能力低，重载连续工作别碰。
ZI型渐开线蜗杆可以磨齿，精度能做到GB 5级以上，适合高速高精度的场合，比如机床主传动，缺点就是加工要专用设备，成本是ZA型的两倍多，不是必须就别选。
ZC型圆弧圆柱蜗杆，齿面是凹弧啮合，接触面积比ZA型大很多，承载能力高30%到50%，效率和耐磨性都好，现在重载场合用的越来越多。但是它对中心距的加工误差特别敏感，差0.1毫米，有效啮合面积就能掉一半，磨损反而比ZA还快，加工要求高，成本也不低。
我之前碰到过一个客户，预算只够做ZA型，非要追潮流做ZC，说承载高。结果加工厂精度达不到要求，做出来的箱体中心距偏了0.12毫米，用了八个月蜗轮就磨穿了，最后还是改回ZA型，降了10%的额定载荷，用到现在好好的，平白多花了一倍加工费，说起来都懊恼。
不过话说回来，要是预算够，确实是重载连续工况，ZC蜗杆的优势还是很明显的，同样承载能力，体积能小一圈，寿命也长不少。
设计这行，哪有什么放之四海皆准的标准答案。都是一个个项目踩坑踩出来的经验。蜗杆传动看着简单，每一个参数的选择，都要结合工况、加工能力、成本预算权衡。别全信样本上印的额定参数，留够温升余量，选对适合自己的类型，基本就不会出大问题。
