上周在苏州相城的车间蹲了三天，就为了调某型凸轮轴的电子束表面强化参数。设备开机的嗡鸣盖过了通风系统的低频噪音，操作屏上的束流值稳得离谱，打出来的试样表面却爬着好几条肉眼可见的微裂纹。
不是功率错了。
我们对着参数表查了整整两小时，从束流密度到扫描频率，每一项都和手册对得上，裂纹还是没消。最后是干了二十年工装的老周凑过来，用扳手敲了敲装夹治具，说”你们这工件，飘着呢”。
别只盯着束流功率看
很多刚接触电子束表面处理的人，总把所有性能问题都归到功率参数上，觉得只要把束流调到手册推荐值，就能拿到合格的试样。根本不是。
那天我们才发现，凸轮轴的装夹间隙留了0.2mm，工件和治具之间隔了一层薄空气。电子束打在表面的热量没法通过治具快速导走，表层的冷却速率比贴紧的时候慢了近一倍，残余拉应力直接把表面扯出了微裂纹。我们重新把治具的接触面磨平，把间隙压到0.05mm以内，同样的束流参数打出来的试样，表面裂纹直接消失了，表层硬度比之前高了120HV（示例数据，对应壁厚2.5mm的40Cr试样）。
这里的边界其实很明确：对于壁厚小于3mm的薄壁零件，装夹接触间隙带来的热传导偏差，远大于你在束流上调个几毫安的影响。我们后来测过，同样的工艺参数，间隙从0.05mm涨到0.2mm，热影响区的深度能差出0.3mm，性能散差直接超出主机厂要求的15%范围。说出来好笑，我们当时对着功率表拧了一上午，换了三档电流，最后栽在一个没人注意的装夹细节上。
处理后的冷却节奏，比你想的重要
之前做某型钛合金紧固件的电子束熔凝处理，我们图快，处理完直接开舱把件拿出来转下一道工序。
那批件送去做疲劳测试，12万次循环就断了，断口上全是氧化色。
当时看到试验机的曲线跳红的时候，我后背直接冒了冷汗——那批件是要发去主机厂做台架验证的，要是就这么送过去，后续的索赔能把整个项目组的奖金吞干净。我们把断口拿到电镜下看，表层的残余应力根本不是我们想要的压应力，反而因为和室温空气的温差太大，直接变成了拉应力，再加上高温下表面直接氧化，疲劳强度能不掉才怪。

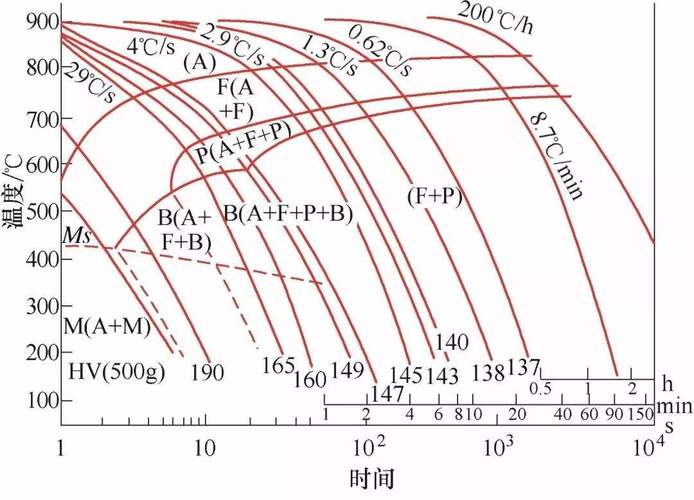

后来我们花了五次试验摸出来的规律是，真空腔内保压冷却到120℃以下再开舱取件，出来的件表面没有氧化色，残余压应力值能稳定在-400MPa左右。别信手册上写的200℃开舱——那是针对2立方米以上的大腔体设备写的，我们用的0.8立方米的小腔体，冷却速率慢，200℃的时候开舱，零件表面的高温还是会和空气反应出氧化层。
当然也有边界。对于含碳量超过0.45的高碳钢，冷却速率不能太猛，我们之前试过一次，为了赶进度，冷却到80℃就开舱，出来的零件边缘直接裂了细缝，肉眼不仔细看都找不着，最后靠荧光渗透才把所有裂的件筛出来，整整多花了两天时间。
别迷信“万能工艺窗口”
翻遍了能找到的公开资料，几乎所有讲电子束表面处理的文献，都会给一个所谓的“标准工艺窗口”，比如束流30mA，扫描速度1000mm/s，就能得到厚度0.3mm的熔凝层。
真信你就输了。
我们之前用某批次的40Cr钢做凸轮轴强化，按照文献给的参数打，熔凝层刚好把表面的0.15mm脱碳层盖过去，硬度达标，疲劳测试的数值也符合要求。结果换了下一个批次的原材料，同样的参数打出来，熔凝层只有0.25mm，下面还剩0.05mm的脱碳层没被盖住，疲劳强度直接掉了40%。
说实话，我们一开始也懵，以为是设备的束流飘了，反复校准了三次扫描精度，测了五次束流的实际功率，最后把试样磨成金相样才看见，是这批原材料的脱碳层深度有0.3mm，比上一批厚了一倍。原材料批次带来的表面状态差异，根本不是靠固定的工艺窗口能覆盖的。
现在我们的规矩是，每次换原材料批次，必须先打3个试样，磨金相看熔深，测三个点的硬度，确认覆盖了脱碳层再开产线。当然也有没解决的麻烦——现在每次测熔深要花40分钟磨样，产线等着的时候真的急得转圈圈。我们试过装两个热辐射传感器想实时测熔深，都因为真空腔里的电子干扰，数据飘得根本没法用，这问题到现在还没解决。
昨天晚上回酒店翻工艺笔记，密密麻麻全是这三个月踩过的坑。其实电子束表面处理哪有那么多玄乎的原理，就是把每一个容易被忽略的小细节抠到位——毕竟你在操作屏上少留意的那0.1mm间隙，或者开舱早了那几十度的温差，最后都会变成客户退回来的失效件。
车间的老周说的对，设备再贵，参数再准，你不盯着那些藏在手册背后的小细节，永远做不出稳定的合格件。
