去年给一家做热处理的客户做失效分析，他们车间一批新换的炉用承重架，才用了14个月就歪得关不上炉门。一开始他们觉得是钢板买薄了，加厚了两毫米重新做，结果不到十个月又弯了。找上门的时候老板脸都绿了，停产一天亏好几万。
变形不是突然断的，是“爬”出来的

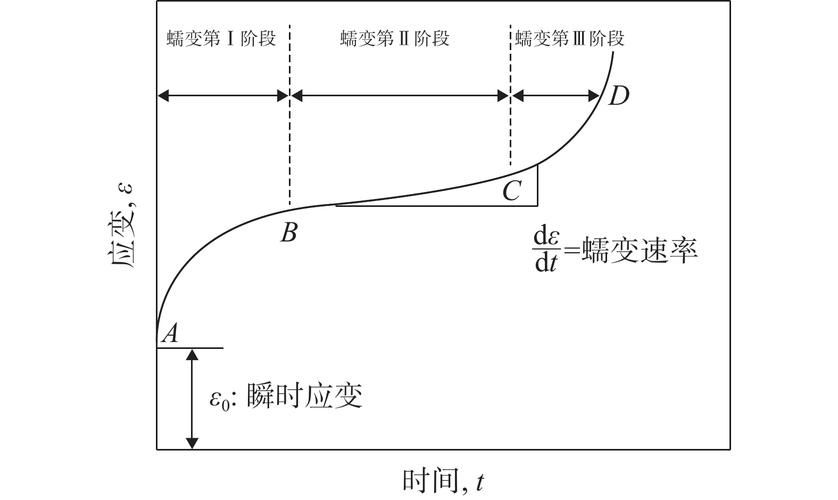

我拆开看了，没有裂纹，没有明显腐蚀，就是整体慢慢弯了。这问题一眼就能定，蠕变搞的鬼。很多人对蠕变的理解就是教科书上一行字，实际碰到根本反应不过来。说白了，蠕变就是恒定温度+恒定应力下，材料变形慢慢“往大了长”的过程。不是一下子断，是每天变一点点，你看不出来，攒几个月几年就废了。
只有温度超过一定阈值才会明显，那个阈值大概是材料熔点的三分之一——注意是绝对温度，不是咱们平时说的摄氏度。
拿普通碳钢举例子，熔点一千五百度摄氏度，绝对温度大概一千七百多，三分之一就是五百多开尔文，换算过来就是两百多摄氏度。也就是说普通碳钢在两百多度的环境下，就会出现明显的蠕变行为。客户那批炉架，工作温度长期维持在四百二十度，早就过了阈值了。说实话，他们设计的时候只算了常温下的承重强度，压根没把蠕变算进去，不出事才怪。
踩过坑才懂的几个影响变量
很多新手说，蠕变不就是温度的事吗？温度降下来就好了？哪有这么简单。我做失效分析这么多年，同样材料同样温度，蠕变速率能差一个数量级，大多是工艺和设计的问题。

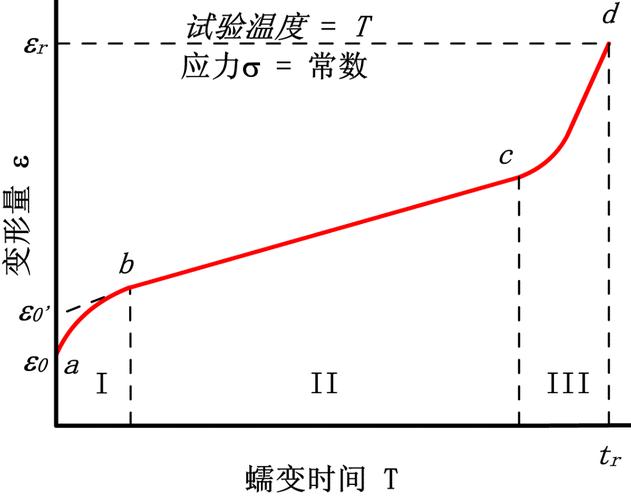

第一个变量是晶粒度。这个很反常识：细晶强化能提常温强度，但是高温下，晶界是软的，容易发生晶界滑动，细晶的晶界面积大，反而蠕变更快。粗晶的蠕变抗性好很多，但是粗晶又会掉韧性，这就是个平衡。
第二个是晶界杂质。我之前碰到过一批偷换原料的耐热钢，里面硫含量超标两倍，杂质沿晶界偏聚，直接把晶界结合力冲没了，蠕变速率直接翻了六倍，估算不到一年就失效。
第三个就是应力，很多人打死都不信，远低于屈服强度的应力，就能让材料发生蠕变。客户那批炉架，我估算下来工作应力才是常温屈服强度的三成，就这点应力，四百多度下攒一年，变形量就超过了12毫米，足够把门卡得打不开。
就这三个变量，看着简单，实际生产里能全作对的不多。要么为了强度追求细晶，要么原料杂质控不住，要么就是拍脑袋算强度不留余量，全踩坑的就是客户那批货。
工艺微调就能解决大部分问题
当时给客户的方案不是加厚钢板，是改了两个工艺点。第一，换了含微量钼的耐热钢板，不是什么高端牌号，就是多加了不到0.3%的钼。第二，轧制之后调整了热处理工艺，做了一次高温正火，让晶粒适当长大，同时让钼以碳化物的形式析出，弥散在晶界上，钉住晶界，不让晶界轻易滑动。
就这两个改动，成本只涨了不到10%，后来做挂炉试验，同样条件下一千小时后蠕变应变不到原来的八分之一，估算下来服役寿命能超过八年。
不过话说回来，这里也有边界，不是晶粒越大越好。我们试过把晶粒再放大一倍，蠕变速率还能降，但是常温冲击韧性直接掉了一半，车间开炉关炉的热冲击，搞不好就直接裂了，所以适可而止。
现在很多新材料说自己蠕变抗性多好，其实都是这个思路，要么是控制晶粒度，要么是用析出相钉界，没有什么黑科技。蠕变这个东西，生活里也随处可见。夏天塑料板凳坐久了凳腿变歪，就是塑料的蠕变，铅管挂久了会自己变长，也是蠕变，只是工程上的蠕变失效出了事代价大，才值得重视。
现在还有个没解决的问题，就是长时间蠕变的预测，实验室都是加应力加温度做几百小时的加速试验，然后推算几十年的变形，误差能到两三倍，没人敢说准。所以工程上大多还是留余量，说白了就是靠多堆材料保证安全，也挺浪费的。
很多时候材料出问题，不是材料不好，是你没料到那个偷偷在动的变形。蠕变就是这么个磨人的小东西，你不搭理它，它就给你搞个大的。对吧？
