电子束表面处理:别被吹成万能改性,它藏着产业化死结

去年接了一个烂尾案子,国内某电厂的汽轮机末级叶片,找了一家机构做电子束表面织构强化,说好的耐冲蚀寿命翻三倍,结果运行5870小时,叶顶进水边直接掉了一块。

你看到的电子束表面处理,和工厂实际用的根本不是一回事

说白了就是用高能电子束轰击材料表面,瞬间把局部加热到几千度熔化,再靠基体自冷快速凝固,要么得到超细晶强化,要么刻出功能性表面织构,要么在表面融覆一层特殊性能涂层。实验室拿拇指大的小试样做出来的数据都好看,硬度翻两倍,耐蚀性提五倍都能做出来。

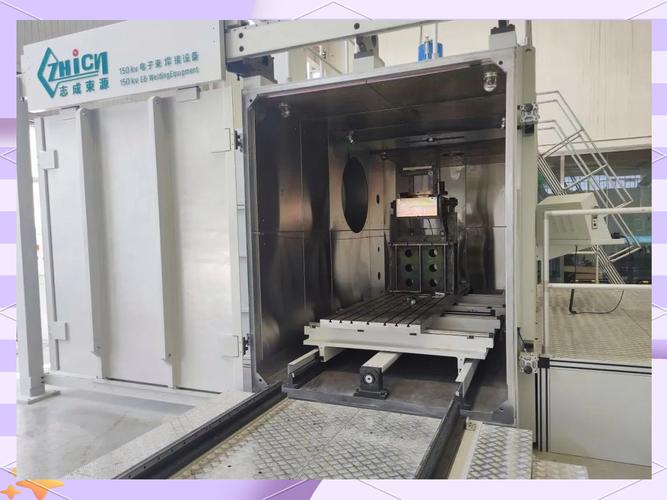

真空室电子束表面处理量产现场图
真空室电子束表面处理量产现场图
你到工厂量产试试,抽一次高真空要45分钟,要是放进去一米二长的叶片,真空度最多稳定到1e-2Pa,比实验室的1e-4Pa差两个数量级,多余的氧氮直接往熔池里钻,实测发现,零件抗拉强度直接掉15%,哪里来的改性,这不是埋雷吗? 很多宣传贴的都是实验室打磨好的试样数据,鬼给你放量产件的失效检测报告。说实话,现在国内能把大尺寸量产件真空度稳定控制在1e-3Pa以内的厂子,不超过10家,你敢信?

吹出来的优势,一到现场就打对折

都说电子束热影响区小,变形可控,说实话那是针对厚度10mm以上的重型零件说的。上次我们给车企试做汽车气门,厚度才3mm,电子束扫一遍,头尾翘曲0.12mm,最后磨完加工尺寸直接超差,整批30件全废了。

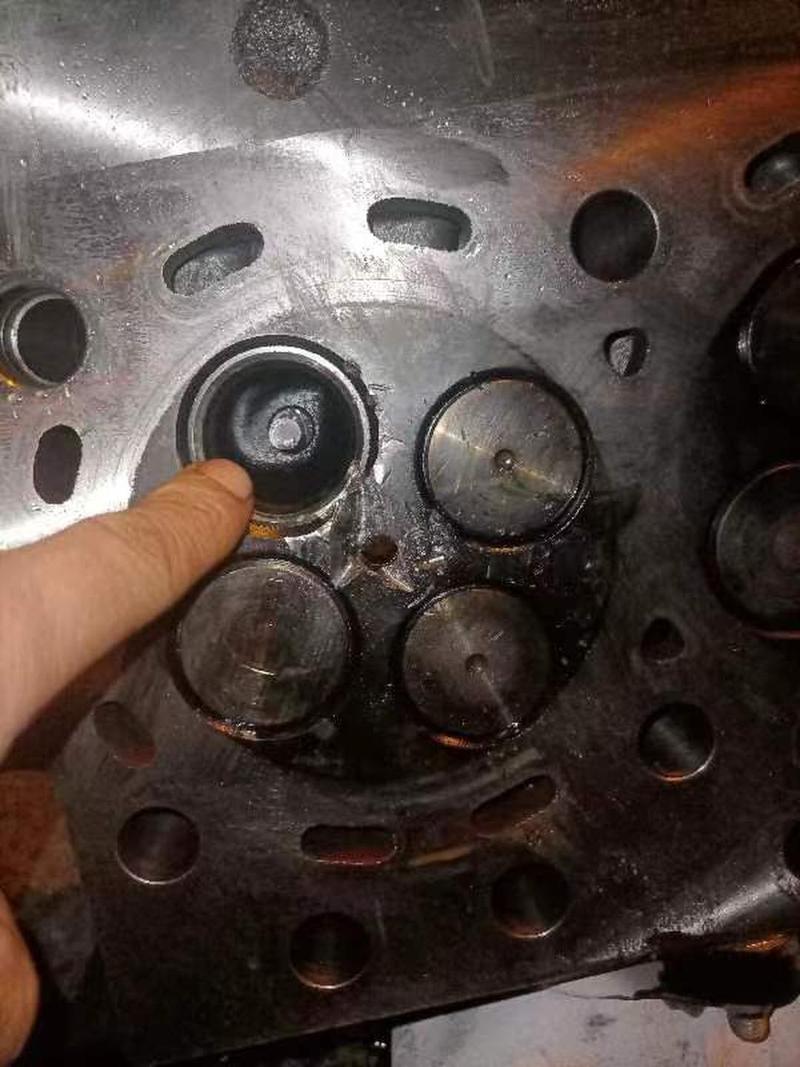

电子束表面处理后翘曲超差的汽车气门实物图
电子束表面处理后翘曲超差的汽车气门实物图
还有说能做精准梯度改性,我就问你,电子束的能量分散度你怎么控?你要100微米厚的强化层,实际做出来从80微米到150微米波动,同一批零件厚度差一倍,批量交货甲方能认?实测说,现在市面上主流的工业电子束发生器,束斑稳定性大概在±5%,看起来不大,扫一整块大面积零件的时候,局部能量密度差能到30%,部分位置根本没熔透,部分位置过熔出微裂纹。对吧,很多人只说能做,从来不说精度波动有多大。 哦对了,还有成本,一小时电费加真空耗材损耗,算下来快2000块,比同功率激光表面处理贵三倍,你要是做民生消费品零件,根本用不起,也就航天军工小批量高附加值零件能扛得住。

产业化绕不开的硬伤,至今没人能破局

产业化绕不开的硬伤,至今没人能破局
产业化绕不开的硬伤,至今没人能破局
不要扯什么设备升级,什么AI算法控束,最根本的死结没人动得了。头一个就是必须真空,这个是物理属性绕不开,电子束离开真空就被空气散射得没能量了,你要做十几米长的船用曲轴,难不成造一个十几米长的真空室?光建这个真空室的成本,比整条生产线还贵,根本不可能批量做。 再一个就是残余应力,电子束熔化后快速冷却,表面留下的拉应力根本消不掉,除非你做后续喷丸处理,那多一道工序,成本又涨一截,而且喷丸会把你好不容易做出来的功能性表面织构给打变形,之前的改性效果直接打对折,等于白做。 我见过多少项目,实验室数据漂亮得能发顶刊,一到量产就死,就是死在这两个问题上。说实话,现在很多人搞电子束表面处理,就是拿项目经费凑成果,真能落地批量赚钱的项目,少之又少。你说它完全没用?也不对,某些特定的小尺寸、高附加值、对性能要求极端的零件,它确实有不可替代的优势,但别吹成什么万能改性魔法,什么零件都能往上靠,那不是坑人吗? 还有个藏着的问题没人说,对于蒸气压高的材料,比如铝合金、锌合金,电子束一上去,表层金属直接蒸发,留下一堆贯通气孔,根本没法用,这个物理属性的限制,至今也没好的解决办法。 做工艺的人,别听营销号瞎吹,拿到项目先摸清楚自己的零件尺寸、预算,能不能接受真空的限制,能不能扛得住残余应力的风险,别脑子一热就砸钱上设备,最后钱打了水漂,哭都没地方哭。
