上个月帮朋友调一条新开的装饰膜磁控溅射线，出了诡异的问题——ITO透明导电层镀出来，同一批片透光度差了12%，良率直接掉了一半。在场的工程师一口咬定是靶中毒，换了全新的绑定ITO靶，跑了三炉，问题一点没变。
靶中毒那点事，不是所有黑都叫中毒
很多新手刚接触磁控溅射，只要看到靶表面发黑、成膜不对，就往中毒上套。靶中毒的核心是靶表面生成连续绝缘层，积累电荷导致电压跳变打火，不是表面发黑就一定是中毒。
我们当时把真空舱开腔，蹲在边上擦了半小时靶面，才发现不对：发黑的区域是一块一块粘上去的，不是整个靶面反应生成的。最后拆挡板看到，挡板上的氧化铝防护涂层掉了一小块，碎渣在抽真空的时候飘落到靶面上，氩离子轰的时候，碎渣一起被溅射到基片上，就成了密密麻麻的不透明点。
说实话，我见过十次所谓的“靶中毒”，有四次都是这种杂沾污染，真的是反应生成的绝缘层中毒，也就一半出头。直流反应溅射做氧化物的时候最容易出，功率拉太高，反应气体分压没控住，分分钟就给你颜色看。

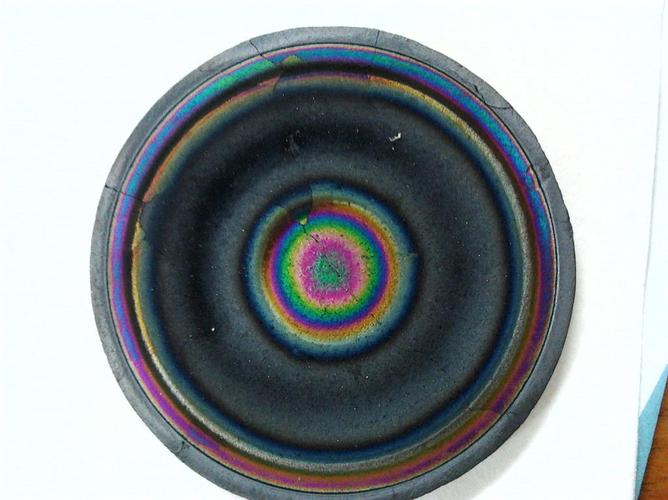

磁控溅射ITO靶表面中毒发黑形貌
磁场没调好，你溅射个寂寞
调工艺的时候，十个有九个会盯着功率、气压、温度改，很少有人去碰磁场。我见过开了五年的生产线，磁铁退磁退了快30%，从来没人换过，就靠涨功率补沉积速率，结果靶温飙到八十度，绑定的铟都软了，靶材直接裂了，亏了好几万。
磁控溅射的“磁控”，核心就是用磁场束缚二次电子，延长电子路径，提高氩气的电离率，不然就跟普通直流溅射没区别。磁铁用久了退磁，束缚能力下降，刻蚀跑道会越来越宽，原来1厘米宽的刻痕，退磁后能拉到3厘米，相同功率下，沉积速率直接掉三分之一，一点脾气都没有。
不过话说回来，磁场也不是越强越好。我之前做柔性衬底的铝膜，为了提速率换了强磁块，结果速率是上去了，膜层附着力掉了一半，一折就掉。强磁场把离子都锁在靶表面附近，飞到基片的粒子平均能量反而降了，来不及站稳就堆成膜，附着力自然差。

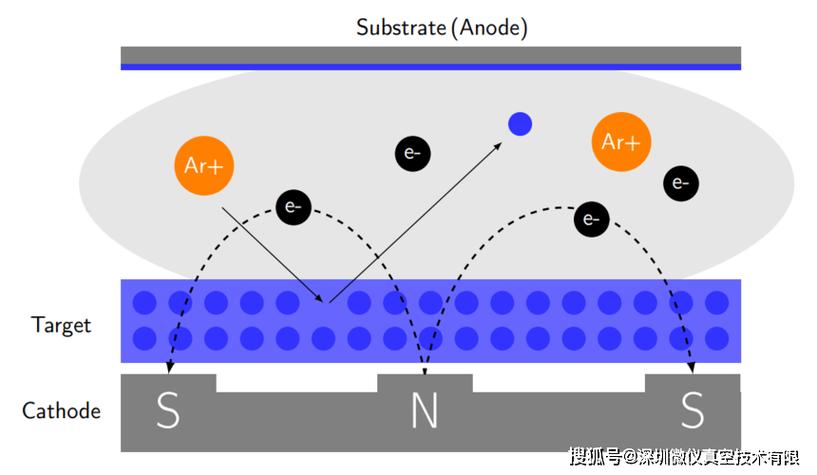

磁控溅射靶材刻蚀跑道剖面示意图
气压的隐形边界，没有通用参数
气压的隐形边界，没有通用参数
我见过太多新手上来就抄文献参数，别人用0.5Pa氩气，我也用0.5Pa，从来不管自己设备的本底真空是多少。本底真空1e-3Pa和1e-5Pa，哪怕通入的氩气压强一样，残余气体的占比差了一百倍，做氧化物膜的话，氧含量差都能差好几个点，性能能一样吗？
我之前做低辐射玻璃的铜 seed 层，试过一组参数，估算下来，氩气压从0.3Pa升到2Pa，铜膜的电阻率从2.3μΩ·cm升到3.1μΩ·cm，附着力先升后降，0.8Pa的时候是拐点。低于0.3Pa，氩离子太少，溅射出来的铜原子能量太高，轰击基片把之前的膜层打坏，附着力反而差；高于1.5Pa，氩原子太多，铜原子飞到基片的路上撞了无数次，能量散完了，堆出来的膜层疏松多孔，一碰就裂。
这个边界没有标准答案，全看你要什么，要速率就往低气压走，要致密性就往中间靠，要附着力就得自己一点点试。
磁控溅射说穿了原理很简单，就是氩离子轰靶，靶原子飞出来沉到基片上成膜。但真要做稳定，做出来符合要求的膜，那些写在教材上的标准原理不够用，大半的经验都在那些没写出来的坑里，踩过一次，下次就懂了。
