上周三数控铣实训下课，我蹲在工位边捡掉在冷却液槽里的M6内六角螺钉，抬头就看见墙角扫出来的半筐铝屑——是学生做课程设计夹具试切的时候，多铣出来的边角料，亮闪闪的，看着心疼。
工位边的“隐形账单”
之前我总觉得，降本管控是制造企业生产部、采购部的事，跟教机械设计的课堂离得远。直到去年去合作的汽配厂访学，工艺部的老周指着一摞退回来的学生课程设计图纸，把笔往桌上一摔。说你们教的学生，画图都漂亮，三维模型渲染得跟产品广告似的，真要按图加工，光材料切损、试切废品、换刀冗余的成本，就能把这个零件的利润吃干净。
我当时脸有点热。回来翻了之前攒的三届学生的设计作业，果然——所有人都在算结构的强度、公差的配合，没一个人在设计说明里提过，自己的方案在批量生产的时候，会产生多少没必要的损耗。有人为了让定位块的刚性足够，直接选了100mm见方的铝坯，切到最后能用的部分只有30mm见方，剩下的全成了废料；有人为了让夹紧机构的动作顺畅，设计了三个不同的让位槽，加工的时候要换两次铣刀，光换刀的时间折算到批量生产里，每100件就要多耗小半个小时。

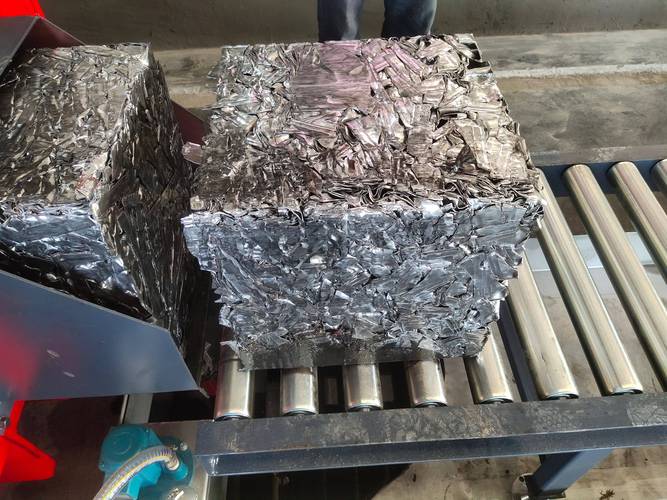

数控铣实训工位铝屑废料堆实拍
没人天生会算这笔账。
我们之前的课堂，把太多注意力放在了“结构是不是合理”上，却很少告诉学生，合理的结构从来不是在实验室里拿刚度公式推出来的，是要在真实的加工场景里，把每一分看不见的成本都算清楚——这才是生产损耗降本管控优化最核心的起点，不是等废料堆成山了再去想办法回收，是从画第一笔草图的时候，就想着怎么让废料少一点，再少一点。那些在课本上被标成“合理设计”的结构，放到真实生产场景里，往往藏着数不清的、没人愿意提前算的隐性成本——从料头的长度到换刀的间隔，从废品的概率到返工的工时，每一笔小账攒起来，就是企业能不能撑过淡季的大坎。
被改了七版的设计题卡
从工厂回来之后，我把原来用了四年的课程设计题卡改了七版。原来的题目很简单：设计一套适用于小型阶梯轴的铣键槽专用夹具。现在加了个没有商量余地的硬约束：整套设计方案必须附上完整的生产损耗核算表，覆盖三类容易被忽略的生产损耗：材料加工的切损、首件调试的废品、工序换刀的时间损耗，最后要明确写出，你这个方案比无约束的通用方案，减少了多少隐性成本。
刚开始改题的时候，学生一片哗然。有人说我是故意为难，说设计夹具不就应该优先保证精度和刚性吗，算这些废料的事干嘛。有人交上来的核算表，直接把损耗一栏填成“零”，应付得明明白白。
我没跟大家掰扯大道理，专门抽了两节课的时间，带着所有人去学校的废料储藏室。蹲在地上翻之前实训攒了两年的料头：直径20mm的铝棒，机床夹头必须留出50mm的夹持长度，这部分是切不下来的固定损耗；每个新夹具第一次对刀的时候，平均要试切2个废件，调整参数的时间差不多要15分钟；如果设计的夹紧结构需要三把不同的铣刀才能加工完成，换刀、对刀的时间，会把单件加工的效率拉低近两成。
机械设计课程生产损耗核算题卡手写批注
这些数字不是课本上印的，是我们自己一筐一筐从工位边扫回来的。
讲完这些，再回去改设计的人就多了。有人把原来的整体式定位块，换成了两块拼合的结构，原来需要用整块铝加工的部分，现在用之前实训剩下的边角料拼接，光切损就降了近三分之一；有人把原来需要三次走刀的让位槽，合并成了一次走刀就能成型的斜槽，换刀次数直接少了两次。
别拿“最优结构”当挡箭牌
有个特别拧的男生，拿着自己改了五版的方案来找我。说他的设计刚性是全班最好的，哪怕多5%的切损也没关系，毕竟刚性够的夹具，加工出来的零件精度更稳定。
我没直接反驳他。拉着他去实训车间，找了台和他设计结构差不多的老夹具，对着工位边的废料堆算了笔账：这个老夹具从投入使用到现在，一年攒下来的额外铝屑，差不多能卖两百多块，而做一套同规格的拼块结构新夹具，材料成本才一百八十块。他站在废料堆边愣了半天，回去把方案里的整体定位块拆了，换成了拼块结构。
说实话，我之前做教研的时候，总觉得要把最前沿的技术教给学生——数字孪生建模、AI辅助公差分析、参数化设计平台，好像这些听起来高大上的内容，才是好课堂的标配。不过话说回来，学生毕业进了工厂，第一周被主管骂，大概率不是因为他不会用复杂的建模软件，是因为他设计的零件，加工出来的废料堆得比工位还高。
设计阶段的前置核算，从来不是让学生把所有结构都做的简陋粗糙，是要让大家跳出“为了结构而结构”的误区。之前我们总觉得，降本就是要砍材料、减工序，其实不是——是你在画草图的时候，就想着怎么把每一块料都用在刀刃上，怎么减少没必要的加工步骤，怎么让调试的废品少一点。
没有一劳永逸的完美方案。我现在每次课程设计答辩，第一个问的问题从来不是你的结构刚度够不够，是你这个方案在批量生产的时候，会产生多少没必要的损耗。有人答得上来，眼睛发亮，说他算过了，拼块结构用的是边角料，换刀次数比原来的方案少两次；有人答不上来，挠着头说之前根本没想过这些。
答不上来的，就回去重新算。
毕竟我们教的是机械设计，不是画图比赛。学生将来要面对的，不是电脑里光滑漂亮的三维模型，是车间里带着冷却液味道的真实工位，是堆在墙角的亮闪闪的铝屑，是一笔一笔算出来的、实实在在的成本。
