去年在长三角某汽车零部件厂蹲了整一周，就为了排查铝合金副车架铸造试模的离谱问题——前期仿真算出来缩松率3.2%，试生产第一炉直接飙到17%，算上废铸件、模具调整、人工成本，前前后后亏了12万。最后翻遍所有参数才发现，建模的小年轻把砂芯的高温退让性直接按理想弹性材料设的，连树脂砂在1000℃下的实际退让参数都没嵌进去。
这事说出来有点可笑。但在数字工艺仿真虚拟建模的圈子里，这种因为建模不扎实踩的坑，真的每天都在发生。
别把CAD模型直接拖进仿真环境当“高精度模型”
很多刚接触仿真的工程师有个误区，觉得虚拟建模就是把三维CAD导出的几何文件，直接导进仿真软件就算完成了。按照GB/T 41256-2022里的明确要求，工艺仿真的虚拟模型，几何简化度不能超过工件关键特征尺寸的5%——注意，是保留关键特征，不是全盘照搬。
之前遇到个做冲压仿真的年轻工程师，为了追求“模型精细度”，把所有零件的圆角过渡都按CAD图纸的理想R0.5mm设置，结果实际生产里因为新模具的初期磨损，首件的过渡圆角实际是R1.2mm，最后仿真出来的回弹值和实际值差了2.3度，前后磨了三次模具才把尺寸对上。

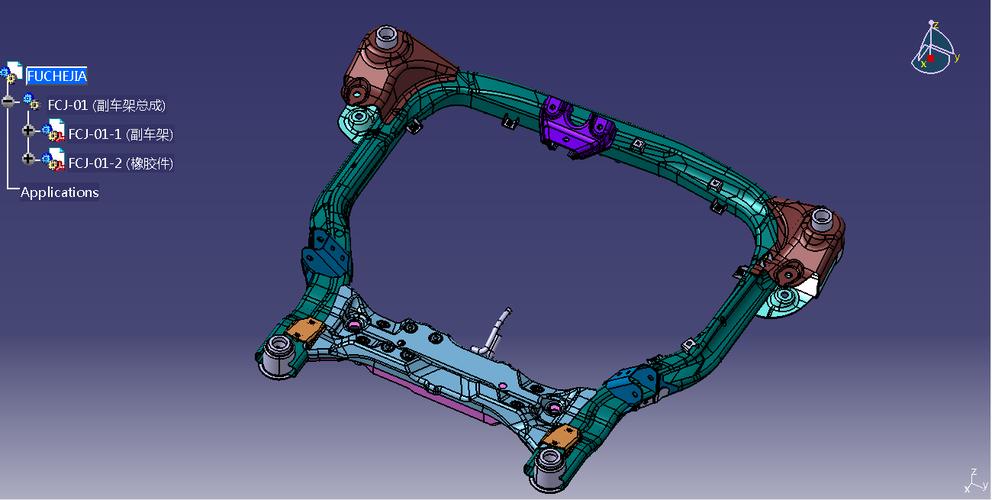

汽车副车架铸造工艺虚拟建模几何简化对比图
说实话，很多人搞反了建模的优先级，上来就追求几何细节拉满，反而把最核心的工艺属性漏了。虚拟建模的核心从来不是几何形状的1:1复刻，是要把每一个会影响工艺结果的非几何参数，用可校准的数学模型嵌进去。比如砂型铸造里的砂芯，从来不是一个没有属性的几何体，它的高温强度、退让性、发气率，都是随温度动态变化的——1000℃下的树脂砂退让系数是常温的7倍，这个参数你不嵌进去，再精细的几何模型都是空中楼阁。
我见过最离谱的，有人把模型里的铸造飞边都建出来了，网格划了3000万，跑一次仿真要48小时，结果飞边本身就是工艺允许的误差范围，对缩松、变形的影响连0.1%都不到——纯纯的算力浪费。
边界条件的“偷懒”，是90%仿真失真的根源
讲真，我翻过上百份企业的仿真建模文件，至少90%的结果偏差，都不是求解器算错了，是建模时的边界条件偷懒了。很多人图省事，所有边界条件全取软件的默认值，根本不考虑车间现场的实际环境。
比如做焊接仿真，软件默认的对流换热系数是10W/(㎡·K)，但实际车间里焊枪旁边装了轴流风机，对着焊接位置吹的话，局部对流系数能到45W/(㎡·K)，这差了4倍多，算出来的焊接变形量能准吗？去年帮某工程机械厂做挖斗的焊接变形仿真，一开始他们自己建的模型，算出来的焊后平面度是0.8mm，实际焊完是3.2mm，排查了三天，最后发现建模的时候根本没把车间通风的边界条件加上，甚至连焊道的实际热输入量都按手册的理想值取的，没考虑老焊工实际操作时的摆幅——老焊工焊的时候，焊道的热输入比手册值高22%，这个参数不嵌到虚拟模型里，再好的求解器都是白搭。

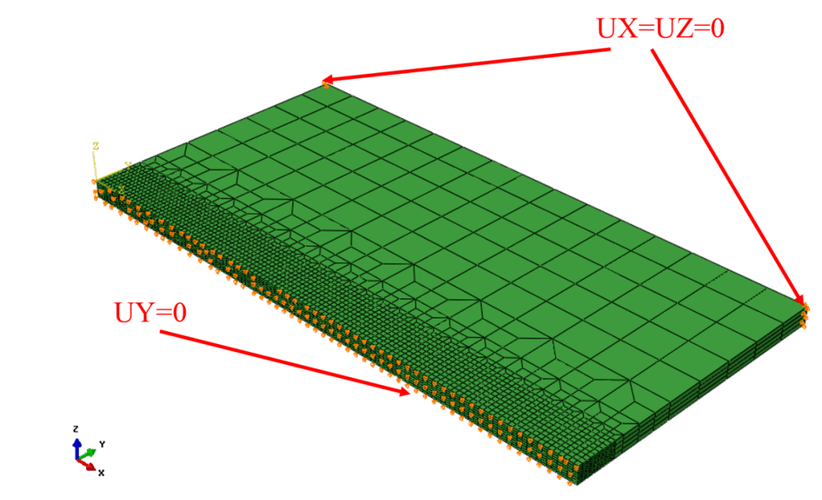

工程机械挖斗焊接工艺仿真边界条件设置界面图
还有更扯的，花几十万买了最高配的仿真软件，一年十几万的license，结果材料属性全用软件自带的默认值，根本不做自家材料的参数校准。上次有个团队用软件里的标准6061铝合金参数，实际他们用的是回收料重熔的6061，杂质含量比标准值高1.2%，高温下的流变应力差了18%，仿真出来的锻造载荷差了快三分之一，差点把1600吨的锻造设备搞过载报警。
每次听销售拍着胸脯说“我们的系统能一键生成高精度数字孪生模型”，我都忍不住想笑。没有对现场实际边界的摸查，所谓的高精度模型，连给产线当参考的资格都没有。
校准闭环，才是虚拟建模从“能用”到“好用”的分水岭
很多人觉得建模完了跑个结果，就算完事了。根本不是。按照ASME V&V 10-2019的工程规范，虚拟模型的校准度要达到90%以上，才能用来指导实际工艺生产。
什么是校准闭环？就是第一次试生产的时候，要在关键工艺位置埋上热电偶、应力片，测出来的实际温度、应力值，和模型算出来的值做对比，偏差超过5%的参数，就要重新调整虚拟模型的设置。还是之前那个副车架的项目，最后调整的时候，我们把砂芯的退让性按实际测试的温度-退让曲线嵌进去，把浇注时的型腔内压力从理想的0压差改成实际的±120Pa波动，最后仿真出来的缩松位置和大小，和实际试生产的结果偏差只有3%，后面连续三炉生产的废品率从18%降到了2.1%。
没有校准闭环的虚拟模型，本质上就是一个带参数的几何动画。你算出来的缩松位置在哪，变形量有多大，本质上都是靠理想参数推出来的数字，和现场的实际情况隔着十万八千里。
做了快12年的工艺仿真，我最大的感受是，数字工艺仿真虚拟建模从来不是一个坐在办公室里对着手册画图的工作，是要把现场摸爬滚打攒出来的工艺经验，一点点翻译成计算机能识别的参数。你对现场的了解有多深，你的虚拟模型就有多准。
那些拿着理想参数建出来的模型，看着再漂亮，到了产线上一样要翻车。
