上周三的机械设计课程设计课，我没按提前做好的PPT讲。把实验室角落堆了三年的那台50L报废反应釜拖到了教室门口。
学生盯着釜体的第一反应，全是错的
刚把釜放稳，围过来的学生第一反应是掏游标卡尺量壁厚，张口就说要按1.6MPa的设计压力算筒体强度。
我当时就笑了。
真的，改了三届的课程设计作业，全是这个毛病——对着网上扒的反应釜选型手册，照着表格填参数，连反应釜的核心功能是”给物料提供可控的反应环境”这点都没摸透。之前的教材例题，永远是给固定的设计压力、工作温度、物料黏度，让学生算壁厚、选搅拌轴直径、配法兰螺栓。我改了三届作业，一半学生算出来的搅拌轴挠度超了0.2毫米，连之前的教参都没提过，为啥这个挠度值卡得这么死？
说穿了就是怕轴晃得太厉害，把密封填料磨漏。漏的可是带腐蚀性的反应物料，那可不是小问题。
机械设计课上学生围看报废反应釜现场
说实话，我刚教书的头两年，也是照着教参念，念到第三年自己都烦了。讲台上的模型永远是锃光瓦亮的，搅拌轴直得像筷子，夹套里的热交换效率是理想状态下的固定值，连个水垢的存在都没提过。学生学完了，根本不知道自己算的那些参数，在真实的工厂里会遇到什么幺蛾子。
拆到搅拌轴的时候，整个班都安静了
我们没拿切割机切法兰，就拿活动扳手一点点拧螺栓。先拆上盖的密封压条，里面的搅拌叶早就被腐蚀得坑坑洼洼，边缘薄得像易拉罐的皮。拆开夹套的排污口，积了快半厘米厚的黄褐色水垢顺着口子流了半地面。
之前教材里从来不会提，为什么反应釜的夹套进出口要错开90度？
不是为了图纸上好看。是如果同侧进同侧出，夹套里的冷却水会直接走短路，靠近出口的那半段釜体根本换不上热，最后实际测的釜壁温度，和你算出来的理想值能差出15度。

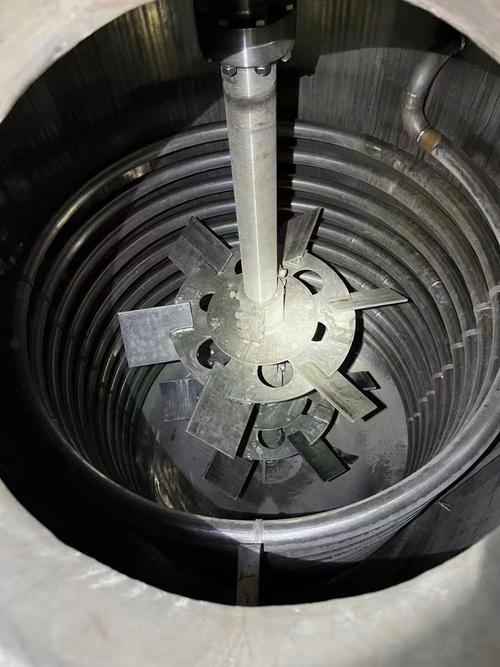

报废反应釜内部腐蚀搅拌叶与夹套水垢特写
有个平时作业永远拿满点的男生，蹲在地上盯着流出来的水垢看了半天，突然冒了一句：那我们之前算的夹套筒体壁厚，是不是根本没考虑水垢积累带来的热阻？
我当时差点拍他肩膀。
对！就是这个点。之前的所有例题，都把夹套的传热系数设成固定值，可实际用个两三年，水垢一积，传热效率掉30%都算少的。你当初按理想状态算的换热面积，根本不够用，最后厂子里就得往夹套里通高压蒸汽补热，平白多耗好多能源。教了这么久，终于有学生从”算题凑参数”的思路，跳到”真的在做设计”的思路了。
把报废件当教具，比十套习题管用
把报废件当教具，比十套习题管用
之前我总怕教具太旧，拿不出手。现在才明白，那些崭新的3D模型，光滑的零件表面，完美的装配间隙，根本不是工业现场的真实样子。
你给学生看十年前从生产线上拆下来的反应釜零件：搅拌轴上有密封件压出来的一圈深印，有因为安装对中不好磨出来的细沟，釜体壁上有物料腐蚀出来的小凹点，夹套上有因为常年热胀冷缩拉出来的细微焊缝裂纹。这些东西，PPT上永远不会有。
之前有个学生做反应釜设计，为了减轻整体重量，把釜体的人孔开在了夹套的正中间。我当时就问他，你开在那，以后工人要进釜里清壁，是不是得先把夹套的水全放完，拆半天夹套的焊缝才能进去？他当时脸就红了。
对啊，设计从来不是只看强度够不够。
那些在图纸上看起来完美无缺的圆角、壁厚、法兰尺寸，到了现场如果需要工人踮着脚拧螺栓、拆个密封件要花三个小时、清个釜壁要排俩小时夹套水，那这套设计从根上就是失败的。设计的本质不是凑参数，是给现场的使用者留够容错的空间。
不过话说回来，上次拆完反应釜，几个学生蹲在地上捡密封垫的时候，还吐槽说之前在网上搜反应釜，出来的全是厂家的广告，连个拆解开的内部图都找不到。我当时就笑，对啊，所以才要把实验室的报废件拖出来给你们看。
昨天那个之前把人孔开在夹套中间的学生，给我发了他改完的图纸，把人孔挪到了夹套边缘的位置，旁边还加了个方便工人踩的小踏步。我没给他算平时分，就回了一句，下次拆报废件，你带扳手。
