上次在车间蹲了一下午，看着工人师傅拿铜棒把轴承往轴上硬敲，轴端都砸出毛刺了还没装到位。翻图纸才发现，标了个H7/u6的过盈配合，设计的人根本没考虑装配工艺，也没算过实际需要的过盈量，就随手从公差表里抄了个代号。
别被公差带代号骗了：配合种类的本质根本不是数字大小
刚入行那会我也背过，配合分三类——间隙、过渡、过盈。总觉得记住代号就能搞定所有选型。错。

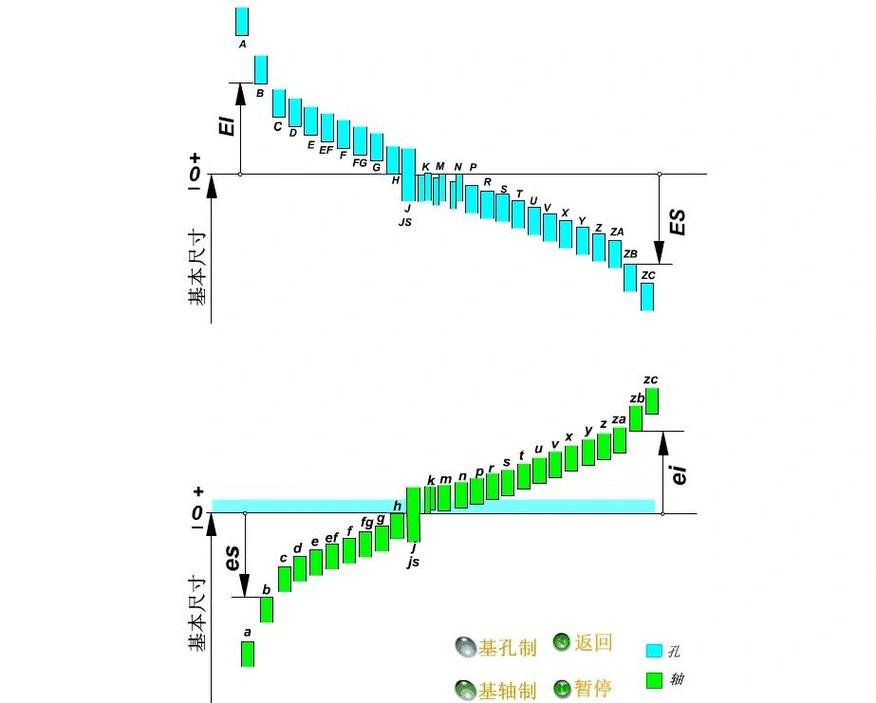

配合种类的核心，从来不是某个数字的大小，是孔和轴的公差带在尺寸轴上的相对位置。
间隙配合是孔的整个公差带都浮在轴的上面，不管你加工出来的尺寸卡在哪，装完永远有可以让零件相对滑动的间隙。过盈配合反过来，轴的公差带全在孔的上面，装完两个零件的接触面永远有抱紧力。至于过渡配合，是两个公差带交叠在一起，可能装完有间隙，也可能有过盈，全看你实际加工出来的尺寸落在哪个区间。
说实话，我之前做液压站的阀芯阀套，本来按要求标了H6/g5的间隙配合，结果车间加工的时候把轴做粗了0.02mm，装进去直接卡得转不动。现场调试的时候压力一升就内漏，拆下来看接触面拉了好几道深痕，心疼得要命。那时候才明白，所谓的配合状态，从来不是图纸上写个代号就定死的，加工精度飘一点，实际效果能差出去十万八千里。
很多人对过渡配合的误解是“间隙很小的中间状态”。错。
过渡配合的本质是加工尺寸的随机性带来的配合状态不确定，根本不是一个固定的中间值。你要是指望选个过渡配合就能刚好不松不紧，那不如直接抛硬币靠谱。
场景化选型：别拿一张公差表套所有工况
之前有个刚工作两年的同事，设计输送机托辊的时候给轴承座和轴选了H7/js6的过渡配合。他说这个配合装起来方便，敲两下就能进去。
结果三个月后现场反馈，一半的托辊转不动，拆下来看，轴和轴承座的配合面磨出一圈1mm多深的亮痕，轴直接废了。
为啥？托辊是带持续振动的旋转部件，哪怕一开始只有几微米的间隙，跑起来的微动磨损会越磨越松，最后整个配合面都磨花。这种需要传递载荷、不能有相对转动的位置，选过渡配合从根上就错了。
选型从来不是对着表挑好看的代号。
有相对旋转运动的位置，比如普通支撑的轴承内圈和轴、低速的泵轴和密封座，选间隙配合就够。中速、精度一般的场景用H7/g6，间隙量大概在0.01到0.03mm，既能保证旋转灵活，又不会因为间隙太大晃得厉害。要是做高精度的伺服阀、精密主轴，就得选H5/h4的小间隙，配珩磨工艺把表面粗糙度做到Ra0.4以下，间隙控制在几微米，才能保证运动精度和密封性能。
需要传递扭矩、没有相对运动的固定连接，才轮到过盈配合上场。轻载的齿轮和轴、带轮和轴，选H7/p6的小过盈，常温下压装就能传个小扭矩。要是重载、有冲击的场景，比如破碎机的转子和主轴、火车车轮和车轴，就得选H7/s6甚至H7/u6的大过盈，过盈量能到0.1mm以上。这种配合根本不能硬敲，得把轮毂放到油锅里加热到120度左右，等孔胀开了再套进去，冷却之后的抱紧力，比你用铜棒敲进去的强好几倍。
上次见个老师傅，对着H7/u6的配合敲了半小时，把轴端都砸扁了还没装进去。看得人着急。
那些图纸上不会写的配合选型潜规则
书本上的配合选型讲得头头是道，但真到车间里，好多细节根本不会写在教材里。
配合精度不是越高越好。好多人上来就标IT5、IT6的精度，算下来加工成本直接翻三倍。其实普通的固定连接，没有相对运动，载荷也平稳，用IT7级的精度完全够，干嘛非要上IT5？多花的钱都是实打实的成本，加工的难度最后全压在车间师傅身上。
我刚工作那会踩过一个巨坑。设计带轮传动的时候，给和轴承配合的轴段标了k6的公差，想着是标准过渡配合，装起来方便。结果装的是标准深沟球轴承，内圈的公差带和普通轴的公差带根本不是一套体系。最后装上去轴承游隙太小，转起来卡得要死，拆下来的时候内圈都磨在轴上了。后来查手册才知道，和轴承配合的轴径，得按GB/T 307.1的公差带选，根本不是随便抄个通用配合代号就行。当时脸都红了。
还有个很多人忽略的点，就是同一根轴上的配合，要考虑装配工艺性。你轴上从左到右要装轴承、齿轮、套筒，要是每个配合的轴径公差都不一样，车削的时候要换好几次刀具，磨的时候也要分段靠模，加工效率低不说，台阶位置还容易出应力集中。
实际设计里，只要能满足功能要求，尽量让同一轴段上的配合公差带往宽松了靠，别为了0.01mm的精度差，给车间添数倍的麻烦。
别不信。之前见过个设计师，一根200mm长的轴，上面有三个配合段，分别标了h6、js6、k6三个不同的公差，车间师傅拿到图纸直接骂，说光磨这三个台阶就得花两个小时，换个统一的公差，半小时就能干完，功能上根本没差别。
其实配合种类从来没有什么绝对的标准答案。你要是脱离了实际工况、加工能力、装配条件去选，哪怕把所有公差表背得滚瓜烂熟，照样要出返工的问题。
多去车间跑跑。看看实际装的时候是什么状态，拆的时候哪里容易坏。比在办公室对着表格拍脑袋标公差，强一百倍。
