上周三晚改课程设计作业，翻到第三十七份的时候火一下上来了。所有涉及喷丸要求的作业，那栏的标注全是统一的四个字：表面喷丸。没有参数。没有范围。没有任何可落地的要求。
被漏掉的不是工艺，是应力层的厚度

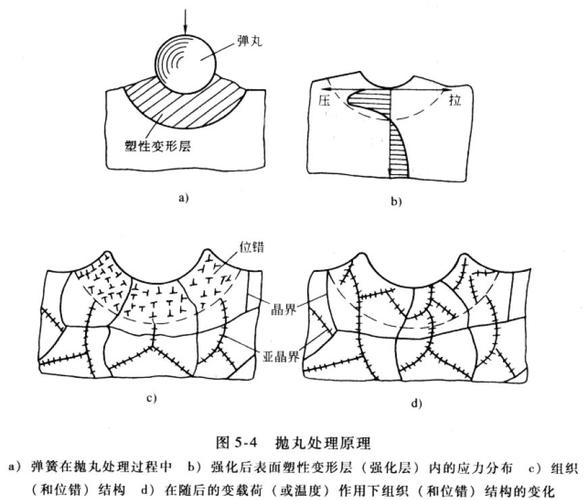

之前总觉得，喷丸嘛，原理学生都背得熟——高速弹丸打在零件表面，产生塑性变形，形成残余压应力，抵消交变载荷带来的拉应力，延缓疲劳裂纹萌生。考试考名词解释，全班百分之九十能拿满分。
但真到画图的时候，全露馅。
你要喷哪个面？是整个零件全喷，还是只喷应力集中的转角位置？用多大直径的丸料？要达到多少阿尔门弧高？覆盖率要求是100%还是200%？这些东西，教材上不会给你列在考试大纲里，工厂的师傅却要拿着你的图纸排生产计划。
上次跟合作单位的工艺师傅聊天，他说最怕碰到学生做的设计，工艺栏写个”喷丸强化”，问他要具体参数，他还觉得你事儿多——我不是写了喷丸吗？
说实话，这种反应太真实了。我们之前的教学，把太多精力放在了”为什么要做”上，完全跳过了”做的时候要写什么”的环节。学生能把残余压应力的作用背得一字不差，却不知道阿尔门试片是个什么东西，更不知道这个试片测出来的弧高值，是直接决定喷丸强度的核心指标。
你总不能让师傅拿到你的图纸，自己猜你要喷多深的压应力层吧？

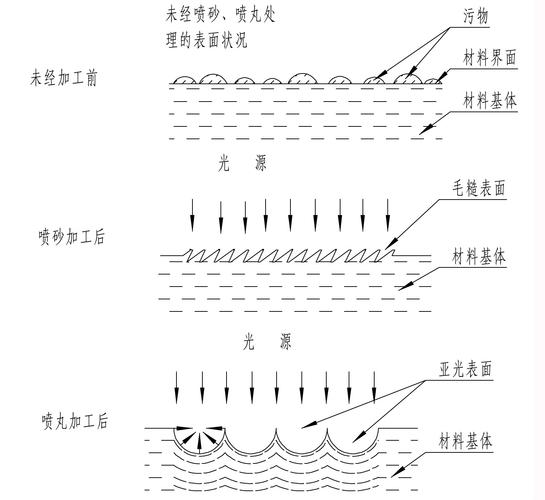

更离谱的是有个学生，把喷丸的标注线拉到了零件的止口配合面上。那地方要的是Ra1.6的精密配合，你喷丸把表面打出一个个凹坑，尺寸全飘了，装都装不进去。
我在课堂上踩过的那个坑
说出来有点臊。三年前我第一次上喷丸相关的内容，在实验室拿了个铝合金试片，喷完用硬度计打了个表面硬度，就指着数给学生看，你看，喷完硬度涨了，疲劳寿命就上去了。
当时觉得讲得特别透彻。
直到去年去车间跟着师傅盯生产，他拿个标准的阿尔门试片夹在专用夹具上，按工艺参数喷了30秒，拿下来放在弧高测量仪上，指针指到0.22mm的时候，他转头跟我说，就这个值，差0.02mm，这批起落架耳片的疲劳测试都过不了。
那瞬间我脸烫得厉害。
我之前在课堂上讲了那么多喷丸的原理，却从来没提过，设计阶段你要给工艺端明确的参数边界，要知道什么参数是常规设备能稳定达到的，什么参数是需要定制设备才能实现的。更没提过，喷丸不是万能的——你不能在要求高精度的配合面上喷，不能在薄到0.5mm的薄壁件上喷，不然打穿了都是轻的。
上次有个毕业的学生回来聚餐，说面试的时候被问到喷丸的图纸标注要求，他张口就说”形成残余压应力提高疲劳强度”，面试官直接把笔放下，说我问的是你图纸上要写哪几行字。
他说那天在面试间尴尬得想找个缝钻进去。我听完也没笑。因为这个问题，我之前的课上从来没正经讲过。
把喷丸从”名词解释”拉回设计台
这学期我把喷丸那部分的课全改了。
第一节课根本不先讲原理。先拿两张投影打在屏幕上：一张是往届学生交的作业截图，工艺栏孤零零写着”表面喷丸”；另一张是工厂实际生产用的零件图纸，喷丸那栏标得明明白白——喷丸范围为耳片内侧转角R3位置，采用S110铸钢丸，阿尔门弧高0.15-0.20mm，覆盖率≥200%，非喷丸面需做保护遮蔽。
我让学生对着两张图找差异。
两分钟就有人举手，说原来要写这么多东西。
是啊。机械设计从来不是你把三维模型建出来，把强度算合格就算完事。你写的每一个工艺要求，都是要跟生产端对接的语言。你写得越模糊，生产端的偏差就越大，最后零件装上去出了问题，回头追责，还是设计的锅。
当然也不能为了显得专业，把参数往高了标。上次有个学生做课程设计，给板簧的喷丸要求标了弧高0.4mm，我问他知不知道这个参数意味着什么，他摇头。我给他算：这个强度的喷丸，要用到直径更大的钢丸，喷丸时间要翻倍，工时费比他选的板簧材料还贵，而且喷完的表面粗糙度直接掉到Ra3.2以上，根本达不到装配要求。
他当时愣了半天，说我以为参数越高越好。
哪有那么好的事。所有的设计取舍，都是在强度、成本、工艺可行性之间找平衡。喷丸也一样。你选的参数，既要满足零件的疲劳寿命要求，又要在常规工艺的能力范围内，还要考虑你标喷丸的位置，是不是真的需要——如果这个零件一辈子承受的静载荷，根本不会出现疲劳裂纹，你花那个钱喷丸干什么？
上次改作业，看到有个学生在塑料齿轮的图纸上标了喷丸处理，我在旁边批了一行字：你拿钢珠打塑料齿轮，是想把齿轮打碎了做回收吗？
他下次课跑过来找我道歉，说忘了喷丸是针对金属零件的。
我也没骂他。
毕竟谁上学的时候没犯过这种想当然的错。我们做教研的，不就是要把这些错提前在课堂上揪出来，别让他带着这些错去车间，去面试，去做实际的设计吗？
喷丸从来不是试卷上的名词解释。是要落在图纸上，落在零件上，能扛住实际载荷的工艺要求。
