把轴的受力点全往支撑轴承的中心凑。
教材上的示意图就是这么画的啊，你能怪学生？学生抬一句嘴，我按例题算的啊，没毛病。
可例题那是为了简化计算编的，真干活的时候，哪有轴承支点刚好卡中心的？差几个毫米，疲劳强度就能差出去两三成。
学生最容易卡壳的第一关
很多新手刚接触，上来第一件事就是估直径，套经验公式算完就开始插零件，插不进去就硬削，削到最后轴肩比轴承内圈还高，拆轴承的时候连带轮一起得锯下来。上周有个女生，把带轮直接贴在轴承端面上，我圈出来问她，以后换轴承你打算怎么拆？她盯着图看了半分钟，哦了一声，笔掉桌上都没捡。
很多人说这是粗心，其实真不是。是教材把设计流程简化得太狠了，把「先定零件和支点位置」这一步，直接藏进了示意图的虚线里，学生只看得见简化后的受力方程，自然就跳过了最核心的一步。

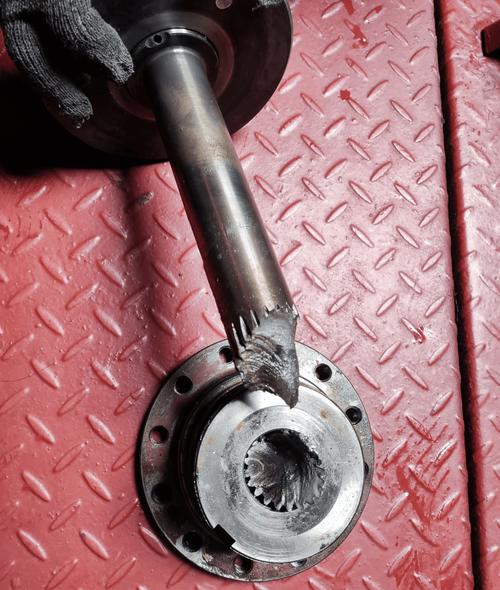

说实话，我刚入行做第一个项目的时候，也犯过一模一样的错。样机组装完试转不到八十小时，轴直接在轴承位断了，剖开看裂纹就是从偏差的受力点开始扩的，那时候才明白，差几毫米都能出大问题。
强度校核不是走流程
我见过太多设计，还有学生的作业，校核就是为了凑个合格的安全系数，算出来大于1就完事，直接打包交图。这是最大的误区。

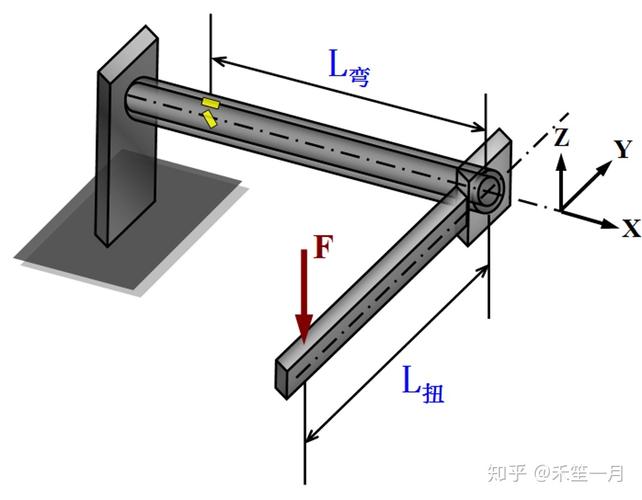

转轴要承受弯矩又带扭矩，大部分工况都是变载荷交变应力，你按静载荷算完就算了？弯扭组合校核的核心，从来不是那个最终的安全系数，是帮你找到应力最大的危险点在哪。找到点再改结构，不是上来就盲目加粗轴直径。
我见过太多学生，软件算出应力集中在键槽，不去改圆角，反而把整个轴直径加了两个毫米，成本涨了一成多，应力集中的问题还在那，哪天说断就断。
软件能出结果，你得看得懂才行啊。云图上一片红，你知道哪片红是结构错了导致的，哪片是正常的应力分布？很多时候，改一个圆角就能解决的问题，加粗直径反而会带来更多麻烦，重量涨了，惯性大了，整台机器的振动都跟着上去。
不过话说回来，这事也不能全怪学生。原来的课时安排，留给校核的时间就一节，赶进度可不就变成套公式走流程了？我这两年把课调整了，原来两节课讲完的内容，拆成四节，一半时间算，一半时间改，就是要让学生明白，校核是改设计的依据，不是写给老师看的作业。
最后一毫米的进退
教材上说，轴肩定位要比零件内孔高两到三个毫米，对不对？对的，但是如果你箱体空间不够，这个零件又不需要经常拆，高半毫米行不行？当然行啊。只要定位稳，受力够，为什么要死卡着标准数？
我见过太多学生，死卡两毫米，最后整个箱体尺寸超了，不得不改整个传动布局，把之前半个月的工作量全推翻，何苦来哉？
还有退刀槽，不管什么情况都先开一个，可退刀槽本身就是应力集中点啊，能不开就不开，实在要开，就把圆角做大一点，多跟车工沟通一句，费不了多少事，可靠性能上去一大截。
我常跟学生说，设计就是戴着镣铐跳舞，你手里的约束是成本，是加工能力，是安装，是维护，这些都比课本上的标准答案重要。
现在我改作业，不要求全对，要求每个学生都写一句，你这根轴哪里做了取舍，为什么这么选。哪怕选的不对，思路对了也给过。毕竟以后出去干活，没人给你印好标准答案，全靠自己判断。
一根转轴，说穿了就是机械里最普通不过的零件，可就是这几十厘米长的一根铁，能测出你会不会做设计，有没有把书上的字，真变成自己手里的本事。那些藏在教材示意图背后，没写进去的细节，才是真的要学的东西。对吧？
