很多中级工程师第一次接工业综合数据展示大屏项目，都会把重点放在屏的尺寸、分辨率这些表面参数上，最后落地要么不好用，要么短期内就出故障。本文结合我近十年做工业现场项目的实际踩坑经验，聊聊从选型、数据对接到底层交互设计里容易被忽略的核心要点。
别盯着参数好看，适配工业场景才是核心

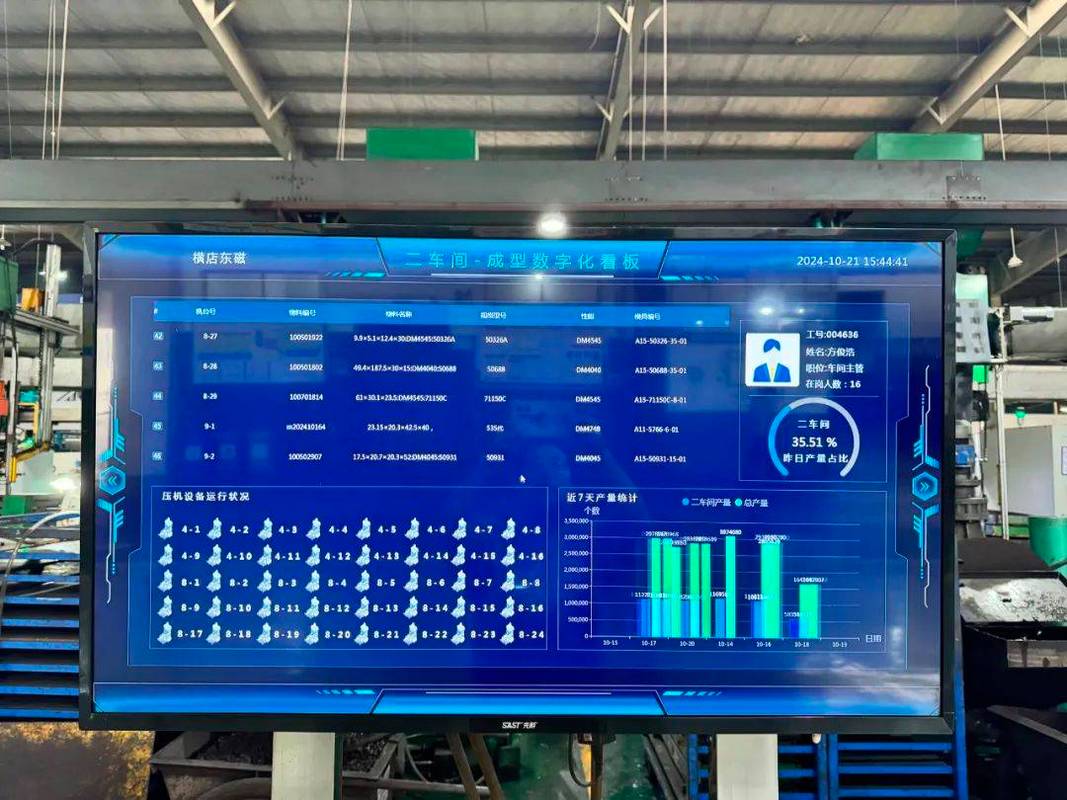

很多刚接项目的朋友一上来就找最大尺寸、最高分辨率的拼接屏，我去年在东部某汽车总装车间接的改造项目，就差点踩了这个大坑。
工业现场和写字楼会议室、企业展厅根本不是一回事。车间里有油雾、有高频振动，还有昼夜十几度的温差，夏天不开空调的车间顶部，设备温度能冲到55℃你信吗？
行业通用规范里，工业级展示大屏的正面防护等级至少要满足IP65，才能阻挡油雾和水汽进入屏体，不然用不了一年，屏幕就会出现暗斑，换屏的成本够你买三个新网关了。
亮度选型也是重灾区。不少厂家推荐1000nit就足够工业场景，我那项目车间侧墙全是采光窗，正午的时候屏幕前的环境照度能到800lux，1000nit的屏幕放那，不开灯都看不清上面的数字，工人换班抄产量还要拿手挡太阳，这不扯吗？最后我们重新换了1500nit以上的工业级高亮屏，才解决问题，来回折腾了一周，亏了不少人工费。
还有振动。别用普通拼接屏的轻钢结构挂架，车间里冲压机床一开，整个厂房都抖，普通挂架用不到半年，拼接缝就能差出一两毫米，歪歪扭扭的没法看。我们后来换成了带10mm厚减震橡胶垫的一体化铸造挂架，用到现在两年多，拼接缝偏差不到0.1mm，稳得很。
数据对接的隐形坑，绝大多数项目都栽过
工业综合数据展示大屏不是摆着看的摆件，核心是实时显示生产数据，对吧？

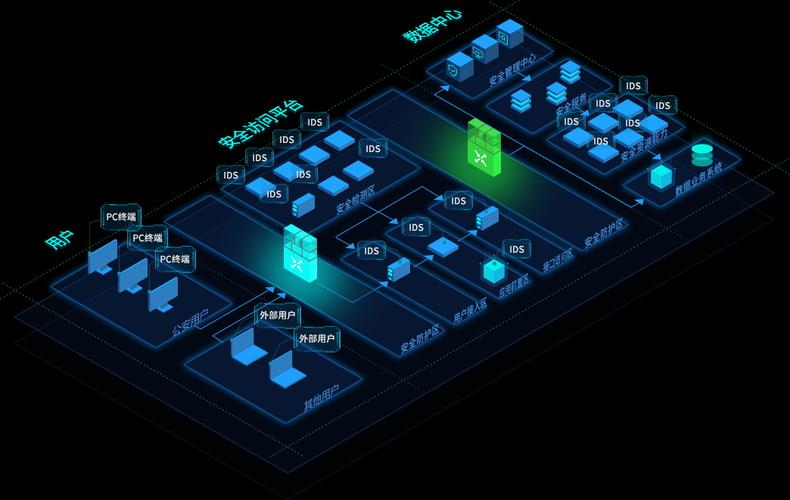

说实话，我见过太多项目，屏装好了，数据接了半个月都跑不通。甲方一开始说“我们所有设备都做好了信息化，都有接口”，结果到现场一看，整条生产线一半是2010年前后的老设备，只支持Modbus RTU，另一半是新上的机床，用的OPC UA，PLC还是西门子、三菱、汇川混着来，协议各不兼容。
很多集成商为了压成本，给你配普通的工业网关，最多支持五六种协议，遇到这种混装的生产线，直接歇菜。我的经验是，不管甲方说的多好听，选型的时候直接上支持至少20种主流工业协议、带边缘计算能力的网关，提前把不同协议的数据在网关层面转码预处理，再推给大屏，不仅省带宽，还不会出现数据丢包的情况。
还有刷新频率的误区，很多人追求越高越好，要100ms全量刷新，完全没必要。不同数据的优先级不一样啊：报警信息是人命关天的，必须100ms刷新，延时一秒都可能出大事；实时生产计数一秒刷一次足够，哪怕差个一件，也不影响调度；能耗统计五分钟刷一次都没问题。我现在做项目都是分级设置刷新频率，把带宽留给最重要的报警数据，从来没出过刷新卡顿的问题。
交互设计别搞花活，要贴合一线使用习惯
我最烦的就是那种，为了讨好甲方领导，做一堆花里胡哨的3D旋转模型，点一下翻一页，看起来高大上，用起来能气死一线的人。
一线班长换班的时候，要查当前冲压线的设备故障率，你让他点三次才能进去，赶时间的时候他能把你设计台拆了。工业大屏的核心，第一是看得清，第二是找得快，没别的。
布局一定要按优先级排：最顶部放全厂核心KPI，当日产量、计划完成率、在线设备数，字号要比其他内容大一圈，颜色就用直给的，正常绿色，超标红色，别搞什么莫兰迪渐变色，大太阳下站远了根本分不出。中间区域按功能分块，生产节拍一块，设备状态一块，能耗统计一块，每个块之间留足够的间隔，别挤在一起，远看根本分不出块。
交互也别搞什么大屏触摸，那么大一块屏装在四五米高的墙上，谁踮着脚去点？边上放个10寸的工业触控Pad，放在中控台边上，想切什么切什么，谁用谁知道舒服。还有颜色规范，千万别乱改，红色就是故障报警，黄色就是待机预警，绿色就是正常运行，这是行业通用的安全规范，你改了颜色工人看错了，出了安全问题谁兜着？
做了快十年工业项目，我越来越觉得，工业综合数据展示大屏从来不是什么面子工程，它是给生产一线做调度、做管理的工具。所有的设计选型，都要围着现场的实际需求转，别盯着厂家样本上的好看参数，抽一天时间去现场转一转，站在工人的角度看一遍，比你在家画三天图都有用。
