课堂上突然冒出来的卡点
上周带大三做机械综合实训，选题是给实验室几台旧车床加运行状态采集。本来我觉得，无非就是选传感器画板走线，不会出大问题。没想到一半学生卡第一步，卡在终端设计上。
照着教材拼模块谁不会？教材说设备数据采集终端要满足工业环境，要支持多接口，要留扩展位。学生就全给堆上了。结果呢？十个方案八个尺寸错了，塞不进机床电柜预留的安装位。还有三个选了全工业级宽温芯片，预算直接超了三倍，够做三个完整项目了。
有个男生蹲在机床边量了一下午，回来耷拉着脑袋跟我说，选的带触控屏的终端，厚了三毫米，电柜门都关不上。你说闹心不？
说实话，我之前也没把这点当回事。这次才反应过来，教材上的设计全是理想化的，所有参数都是给好的，没人告诉你真实场景里，要先量安装位再定板型，没人告诉你普通学校实验室的旧机床，根本不需要扛零下三十度的低温，犯不上花那个冤枉钱。
砍出来的合理方案
我让所有人停手，先去现场蹲半天，想清楚三个问题再碰软件：第一，终端装在哪？具体能放下多大尺寸？第二，你要采几个参数？需要多高的采样频率？第三，后期维护要不要经常拆？要不要留现场调试口？
太多学生上来就堆功能，要支持5G，要上云，要触控显示，仿佛功能越多设计越厉害。其实我们这个项目，就是采主轴温度和振动，数据传到实验室本地服务器就够，wifi都满足需求，5G纯纯多余。
终端设计的核心，从来不是堆功能，是刚好满足需求就够。多一点都是浪费，浪费钱浪费空间还徒增故障概率。
我记得有个学生一开始选了4.3寸触控屏，说要做现场显示。我问他，开机床的师傅会低头看你这块屏吗？我们后台已经存了所有数据，要调的时候去电脑看不行吗？他想了半天，说，好像确实没人看，就是觉得别人都加了我也得加。后来砍掉触摸屏，换成两个状态指示灯，成本降了八十多，厚度减了五毫米，刚好塞进预留位。皆大欢喜。

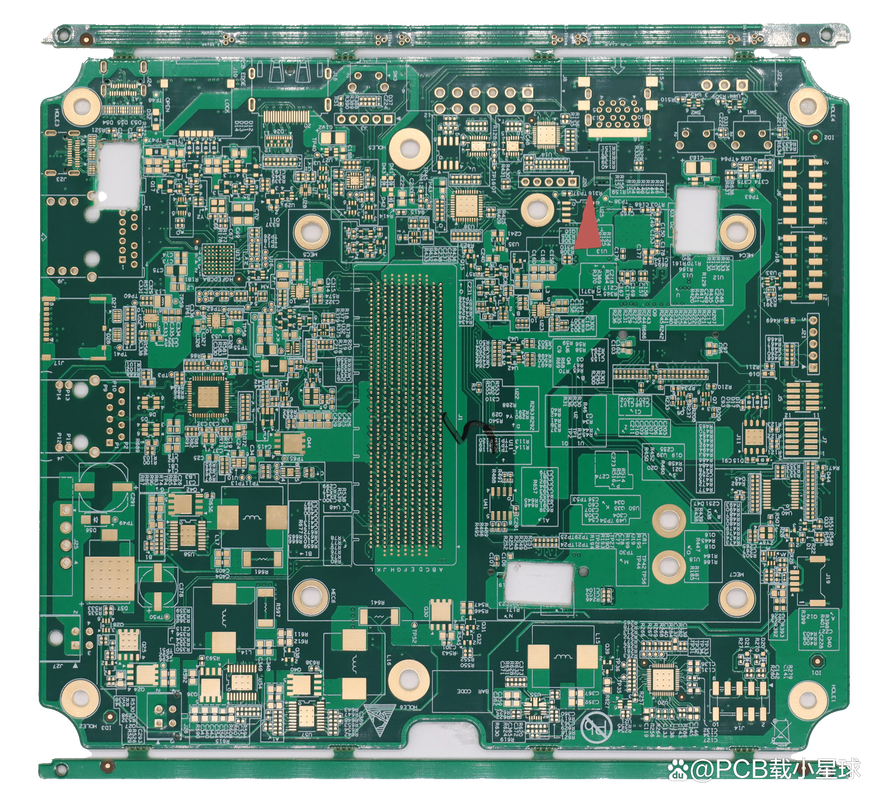

不过话说回来，该留的余量半分不能砍。比如工业现场的电压滤波，进口的模块不能省。之前有个学生图便宜换了便宜国产货，试运行第三天就烧了板，重新打花了一周时间，懊恼了好久，见人就说千万别省这个钱。
还有接口，一堆学生喜欢把RS485、CAN、以太网全焊上去，美其名曰留扩展。实际上我们整个项目只用到RS485接传感器，剩下的全是多余的，占地方还增加成本。砍完之后，板型直接缩小了三分之一，太清爽了。
给下一届留的随手笔记
这次实训收报告，我要求所有人必须加一页，只写自己踩过的坑，别全写完美的设计流程。攒下来这些内容，比整本教材都有用。
比如没人告诉你，终端的螺丝孔位一定要避开电柜里的走线槽，不然你设计的孔对不上膨胀螺丝，装的时候哭都没地方哭。也没人告诉你，外壳别做复杂曲面，就用直角折弯铝壳，便宜，加工快，散热还比塑料壳好，工业用要什么颜值？
还有接地，必须单独留接地端子，别跟电源共地。之前有个方案就是省了这个端子，干扰大得离谱，采出来的振动数据全是噪点，根本没法用，改了接线才好。就这么一点点小事，卡了他整整三天。
我教了快十年，越来越觉得这种小东西最考功夫。大项目是团队分工拼出来的，这种小终端从需求到装机全一个人搞定，漏一个细节就全卡壳。很多学生毕业出去，进企业做设备改造，第一个活往往就是给旧设备加采集终端，上来就堆功能超预算装不上，肯定挨骂。我们在学校练的不就是这个吗？
别觉得小东西没技术含量。能把一个设备数据采集终端做的刚好能用，成本控制住，不出故障，这就是实打实的本事。这次做完，我把几个改得漂亮的原型留在了实训器材室，下一届学生上来先拆一遍摸一遍，比我讲十节课都有用。
