2026-09-22 21:24:41 分类：机械设计
上次带大三机械设计课程设计，十个组做耕作机械，六个选了圆盘犁，六个组全在同一个地方栽了跟头。
课堂上卡了三年的设计点
最早我出这个设计题的时候，还没发现问题。直到连续三年，学生的设计方案拿到企业那边去看，全说不对。
问题出在哪？很多学生刚学完铧式犁的设计，直接把那套受力分析套过来了。把圆盘当成了固定的犁铧，算滑动阻力。错的离谱。圆盘犁的核心是滚动切削入土啊。
差了整整一个受力逻辑。
很多人算出来的入土阻力，比实际大了一倍还多，后续的整机悬挂、机架强度设计全错了。说实话，我一开始也怪学生不用心，后来翻了几本国内的教材，哦，大部分教材讲圆盘犁，就是几页带过，参数列出来，受力分析一笔带过，还是跟着铧式犁走的。学生能不错吗？

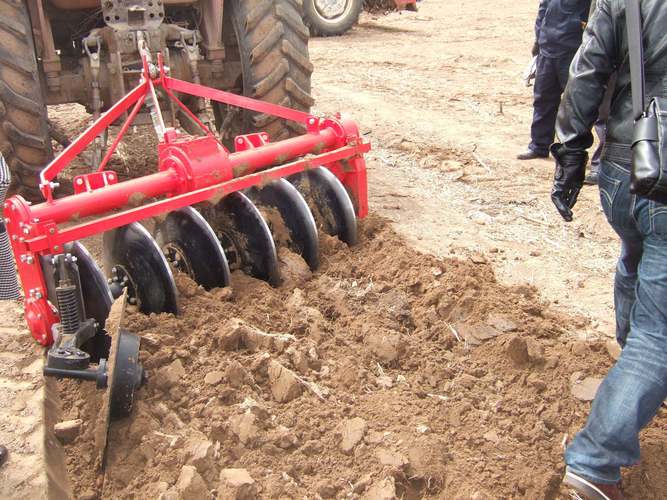

田间作业圆盘犁入土受力实测图
去年跟着农机所的朋友去苏北测了三天，拿到实测数据才敢改教案。原来真实工况下，熟地的圆盘入土阻力，比教材给的经验公式算出来的小30%左右，生荒地也差了15%。为什么？因为滚动会挤碎土块，不是硬切。刀盘的转动本身就会带起一部分杂草，减少挂草。这套逻辑，不下去看真的不知道。
设计取舍里藏着的现实逻辑
做设计最容易犯的错，就是追求单个参数最优，忘了整机的平衡。学生做圆盘犁，十个有八个会把刀盘直径往大了选。为什么？教材说直径越大，入土越深，越不容易堵草。对哦，但是大直径意味着什么？整机重量涨了快三分之一，小马力拖拉机带不动，油耗还涨。你设计出来的机器，没人买啊。
去年有个做毕设的学生，一开始选了700毫米直径的刀盘，参数全对，模拟出来性能完美，就是整机重量超了设计要求的200多公斤。我说你砍，砍哪里？他一开始要砍机架厚度，那不行，强度不够，下地容易断。后来才想到，调刀盘的倾角和排列间距。
一下就活了。
原来他按教材给的标准倾角15度，间距留了12毫米，后来跑了三趟郊区的稻茬田农场，蹲在田埂上看农户用旧机器作业，发现大部分堵草都是在湿度大的黏土地，杂草挂在刀盘边缘下不来。他把倾角调了两度，调到17度，间距缩到8毫米，刀盘直径直接降到600毫米，重量下来了，堵草率反而比原来的大直径设计还低。你说离谱不离谱？
圆盘犁刀盘倾角调整工装示意图
不过话说回来，这不就是工程设计的本质吗？哪有什么放之四海而皆准的参数，全看你要适配什么工况。给东北黑土用的，和给南方稻茬田用的，能一样吗？很多学生上学时候做设计，总想着找标准答案，拿到满分，到了工业界才发现，哪有标准答案，全是取舍。
改了四次的设计题
改了四次的设计题
原来我们的课程设计，都是给好工况，给好参数范围，让学生按步骤算就行。现在我改了，题只说”设计一款适配30马力拖拉机的耕整圆盘犁，给本地稻茬田用”，其余什么都不给，让学生自己去跑，自己去查，自己去测。
一开始学生怨声载道，说老师不给范围，怎么画图纸？
我就笑。
你去农机站拆一台旧机器，量一量，问问机手哪里不好用，不比我给你的范围准？这学期做课程设计，有个组真的去二手市场花五十块钱收了个旧的坏刀盘，拿回来量磨损量，看哪个位置磨得最狠，然后调整自己的刃口角度，最后做出来的方案，企业来的评委直接说，这个可以直接拿出去改改开模了。
原来我们机械设计教学，太喜欢讲公式，讲标准，讲标准答案，忘了设计本来就是解决实际问题的。之前我带学生做圆盘犁，讲完参数，讲完公式，就完事了，现在才知道，你得让学生知道，这个参数为什么是这么多，改一度会怎么样，改十毫米会影响什么，这些才是真东西。
前几天碰到那个去年改倾角的学生，说他现在在农机企业做开发，一开始进去，就能接手小机型的改型，比同期进的应届生上手快很多，因为上学时候就知道，设计不是画个符合参数的图纸就行，得下去看，得试，得调。
