上周课程设计答辩，三组做上下料气动机械手的学生，全栽在同一个地方。
动起来抖得厉害，负载到8kg就举不动，连设计要求的一半都达不到。拆了气缸换了电磁阀，试了三次还是不行。
课堂上最常见的卡点：把气源装置当“后台配角”
学生的惯性太明显了。上来就对着设计要求算缸径、选电磁阀，三维图画得漂漂亮亮，临了交说明书才想起补气源装置的参数，全是拍脑袋蒙的。
在他们眼里，这不就是个插电打气的铁箱子吗？有什么好算的。
上次那个学生，为了卡预算买了个迷你空压机，结果三个气缸同时动作的时候，管路压力直接掉到0.3MPa，设计好的10kg负载纹丝不动，蹲在实验台边挠头一下午。

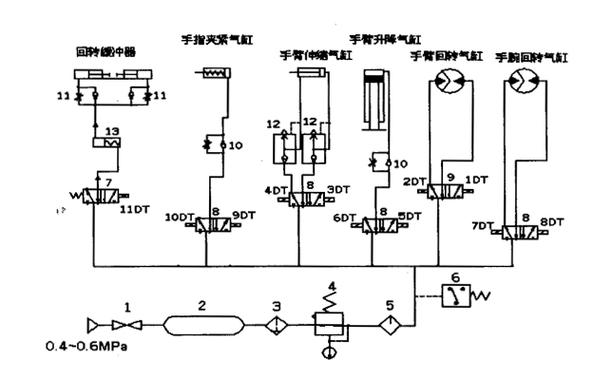

学生课程设计气动机械手气源管路连接图
我翻了不下百份设计说明书，十个有八个，气管直径全是随便选的。要么选太细，沿程压力损失比设计值大出三倍，到执行端压力根本不够；要么选太粗，整机重量直接超了约束，平白浪费成本。
怪就怪，大家对核心执行机构的参数抠得门清，到辅助系统这儿就全放水了。气源装置成了最容易被放过的盲区，出问题的时候才知道疼。
改了三版教案才摸出来的设计取舍
一开始我也照着教材讲，从空气压缩机、冷却器、储气罐讲到干燥过滤器、减压阀，按顺序捋一遍，学生听完还是不会选。
后来索性改了教法，一上来就扔问题：给你一个10kg负载的单工位气动设备，预算五百块配气源，你怎么选？
绕开那些百科式的定义，核心的取舍其实就两个：空压机排量到底留多少余量，储气罐要不要加、加多大。
很多教材写余量留10%到20%，那是给连续运行的流水线留的。学生做的课程设计大多是间歇动作的小设备，你按这个留，一动作就掉压。我现在给学生讲，先把所有气缸一个动作循环的总耗气量算清楚，直接乘以1.5到2倍，拿这个数选空压机，错不了。

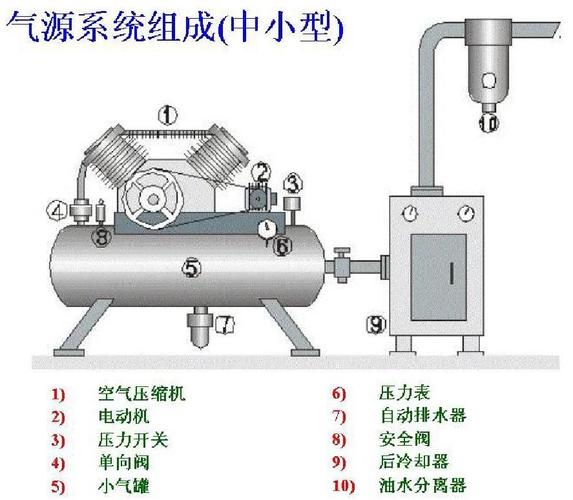

小型工业气动系统气源装置组成实物图
再说储气罐。很多学生觉得，我空压机排量选够了，还要储气罐干嘛？
错。没有储气罐，空压机频繁启停，不出三个月电机就能烧给你看。而且压力波动大，气缸动作忽快忽慢，定位精度根本达不到要求。
不过话说回来，要是你做的是便携设备，总重量不能超10kg，那确实可以不加，选个小排量恒压供气的空压机就行。取舍本来就看约束条件，哪有什么标准答案。
说实话，我原来带过一个学生，为了减重，直接把成品储气罐换成了一段加粗的PVC管，居然也能用，压力波动刚好满足要求，还轻了两公斤。这种活学活用，比照着教材硬套参数强太多。
我现在上课一定会提的三个细节
我现在上课一定会提的三个细节
第一个，排污阀。所有人都知道要装干燥过滤器过滤水和杂质，但是百分之八十的学生都会忘了，在储气罐最低点和管路最低点装排污阀。
南方春天回南天，我亲眼见过一个学生做的设备，用了三天，管路里积了半升水，把电磁阀都锈住了，拆的时候水哗啦往外流，那场面，别提多尴尬了。
第二个，减压阀的安装位置。很多学生图省事，把总减压阀装在储气罐出来的干路上，后面直接带好几个气缸。要是每个气缸需要的工作压力不一样，这么装完，末端压力还是不对。我现在要求学生，只要分支压力不同，每个分支必须装独立调压阀，别偷懒，省那几十块钱，最后改起来折腾的是自己。
第三个，泄漏量一定要算进总耗气量。谁都知道气动系统有泄漏，但是没几个学生把泄漏量提前算进气源排量里。一般的小系统，漏个相当于总耗气量10%到20%的气量太正常了，你不算进去，最后就是压力不够，带不动负载。别嫌麻烦，提前留余量，总比做完了拆了改强。
那三组卡壳的学生最后怎么改的？其实就动了三处：把原来选的8mm气管换成12mm，空压机排量翻了一倍，加了一个5升的小储气罐。再试机，压力稳稳停在0.5MPa，10kg负载轻轻松松举起来，那学生当时眼睛都亮了——原来根本不是气缸选小了，是气源没配对。
做机械设计这么多年，最大的体会就是，绝大多数故障都不是核心执行机构的错，都是这些看起来不起眼的辅助系统掉链子。
气源装置就是最典型的例子。你把它当无关紧要的配角，它就给你出各种莫名其妙的难题；你提前把参数算到位，取舍想清楚，整个系统就能稳得很。
下次你的气动设计出问题，先别忙着换气缸电磁阀，摸摸气源管子，测测实际压力，说不定问题就在这儿。
