摘要：不少中级工程师做材料选型，只盯着牌号和力学性能参数，从来不会逐字抠材料标准的细节。直到出了质量事故，翻回去查才发现，从成分公差到工艺要求，早就标在标准里了，只是你没看。以下是我攒了十几年的踩坑经验，都是实际项目里摸出来的干货。
别拿材料牌号当标准——我亲历的弹簧断裂事故
十年前接了一个工程机械的订单，要求给配套行走机构做1200个复位弹簧，材料指定65Mn。那时候项目赶工，采购找了一家报价低了15%的供应商，过来的料牌上清清楚楚打了65Mn，进厂抽检硬度也刚好在HRC42-45的范围内，所有人都签字放行。
结果装车三个月，客户反馈断了37根，占比超过3%。整批货要召回，赔偿不说，口碑掉了一大截。

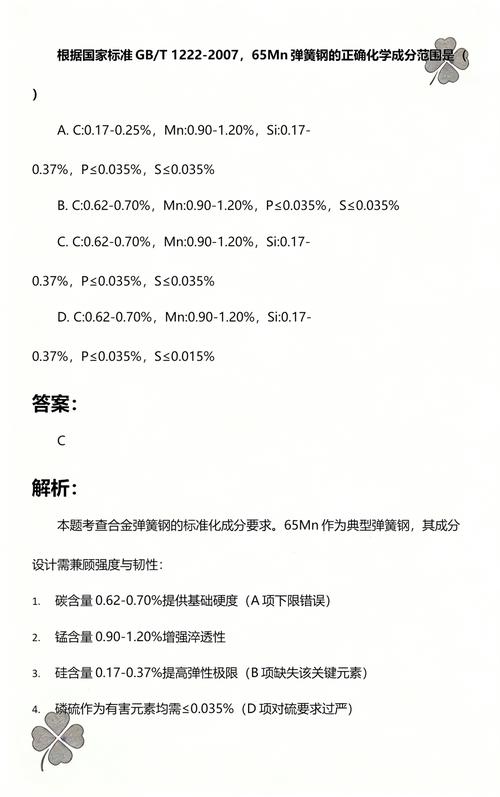

我们把断弹簧送第三方检测，结果出来所有人傻了。含硫量0.08%，超过了GB/T 1222-2016弹簧钢规定的0.035%上限两倍还多。就是小钢厂用废钢回炉的时候没脱硫，省了成本，留了炸弹。
好多人以为，牌号对了就是符合标准。错得离谱。
材料标准是什么？它不光给你定了牌号命名规则，还给你卡死了成分公差、杂质上限、热处理要求，甚至连表面脱碳层的最大深度都给你标得明明白白。你不按标准卡，只看硬度和牌号，跟闭着眼过马路没区别。说实话，那之后我定了个死规矩，只要是承力部件的材料，进厂必须抽检成分，再便宜的料也不能省这一步。
不同体系材料标准怎么对标——别乱套牌号对照表
现在做外贸项目，经常碰到客户指定美标、欧标材料，很多工程师图省事，直接搜一张跨体系牌号对照表，对上号就开干。这里面的坑，我估计一半以上的人都踩过。

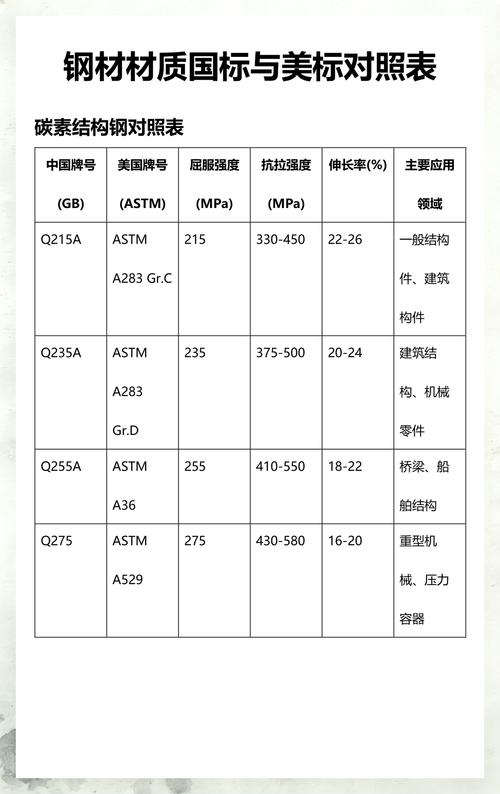

拿最常见的碳素结构钢来说，大家都知道美标AISI 1045对应国标的45号钢，对不对？大部分时候没错，但你翻原文标准看强度要求：美标ASTM A108里的1045热轧棒料，屈服强度要求≥310MPa，而国标GB/T 699-2015优质碳素结构钢里的45钢热轧，屈服强度要求≥355MPa，差了45MPa。
你要是做个非承力的手柄支架，这点差距无所谓。要是做液压油缸的活塞杆，就这45MPa，安全裕度直接掉了12%，满负荷运行个两三年，断的概率翻一倍。
还有更隐蔽的，不锈钢。大家都知道304对应国标的06Cr19Ni10，含镍下限都是8%，碳上限都是0.08%，看起来一模一样。那304L呢？美标ASTM A240里304L的碳上限是0.035%，国标022Cr19Ni10的碳上限是0.030%，差了0.005%。别小看这万分之五的碳差，做化工管道的话，晶间腐蚀抗力直接差一个等级，用个三四年就漏了，你找谁说理去？
不过话说回来，不是说对标完全不能用，非承力、低要求的零件，差一点无所谓。但凡涉及到承力、腐蚀、高温这些特殊工况，必须翻原文标准一条一条对指标，对照表只能当参考，绝对不能当依据。对吧？
设计选型怎么卡材料标准——我用了十年的选型逻辑
大部分人选材料的顺序是：找最便宜的→看牌号对不对→翻一眼标准走个过场。顺序完全反了。
我现在带新人，定的顺序是：先定工况要求→找对应品类的专用材料标准→从标准里挑符合指标的牌号→最后谈价格。
举个例子，你要做汽车底盘的10.9级螺栓，不能随便拿GB/T 699里的40Cr就做。你得找专用的标准，GB/T 16939汽车用高强度冷镦螺栓钢，这个标准里不光定了成分，还给你定了淬透性范围、冷镦开裂率要求，甚至夹杂物的等级都卡死了，这些通用标准根本不会提。你拿普通40Cr做，出厂拉力试验能过，跑两年就应力腐蚀断裂，出了事故全是设计的锅。
还有最容易忽略的一点，材料标准会更新迭代。好多干了十几年的老工程师，还抱着九十年代的旧标准用，原来的1Cr18Ni9Ti不锈钢早就被新标准淘汰了，现在正规钢厂都不按这个牌号生产了，你还按旧标准采购，拿到的只能是小钢厂的副牌料，成分根本不对。
吐槽一句，之前碰到过一个同行，拿普通锅炉钢板做压力容器筒体，监检直接打回，说压力容器钢板必须符合专门的GB 24511要求，不光要探伤，还要控制P、S含量更低，他省了几百块的材料钱，耽误三个月工期，赔了几十万违约金，亏到姥姥家。
材料标准不是印在纸上给监管看的废纸，是过去一百年里无数工程事故堆出来的安全红线。你省了翻标准的十分钟，可能后面要赔进去几百万，攒了好几年的项目口碑说没就没。
工程这行，拼到最后，拼的就是谁对细节抠得狠。材料标准这点事，看起来不起眼，却是最能体现工程师功底的地方。慢慢来，抠对每一条要求，比什么花里胡哨的优化都有用。
