上次毕设答辩前，一个学生抱着装好的零件来找我。
所有公差都对着查了，加工也没误差，拧完螺丝就是动不了。拧松就能动，拧紧就卡。
他挠着头站那，我拿着零件翻了两下，就找到问题了。
课堂上翻不过去的坎
这么多年教机械设计标注，发现十个学生里有八个踩同一个坑。
把功能尺寸等同于配合尺寸。
以为只有轴孔配合那里才需要标精度，其他位置随便标就行，只要不超差就万事大吉。这个学生做的小型张紧输送线，滑轨两个安装孔，他标了两个孔分别到侧边定位基准的尺寸，公差都是IT10，单独看每个尺寸都合格。
可两个孔的中心距累积公差，直接比要求超了三倍。滑轨装进去就是歪的，滑座自然卡得动不了。
对，这个中心距，就是没人当回事的功能尺寸。

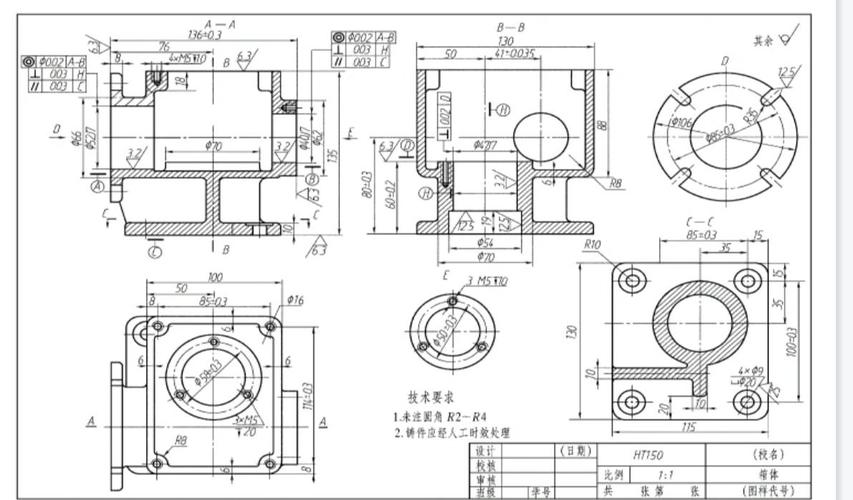

机械装配图功能尺寸标注对比图
说实话，很多教材这里写的太偷懒。把尺寸分成几类，功能尺寸往那一挂，说就是影响功能的尺寸，等于没说。
学生背完分类，考试能默写，转头做设计还是错。
你问他哪个尺寸影响功能，他只会把配合面的尺寸指给你看，非配合面的功能要求，全漏。
之前还有个学生做净水器的滤筒箱体，壁厚标了个自由公差，结果加工出来壁厚偏了两毫米，滤芯装进去凸出来，端盖盖不上。你说，壁厚是不是功能尺寸？当然是。
它不配合，但是影响整个产品能不能用啊。
核心从来不是标注对错
我原来也纳闷，为什么学生总是错？后来才想明白，我们从一开始就教反了。
大部分课堂是这么教的：先画结构，再标尺寸，最后分类，把需要保证精度的挑出来标公差。功能尺寸成了标注环节最后一步的补漏工作。
错的离谱。
功能尺寸从一开始就应该定下来。你要实现什么功能，哪个尺寸必须卡死，定完这个再去画结构。
就说刚才张紧机构的例子，你要滑轨能顺畅滑动，首先要保证两个安装孔的中心距误差在允许范围内，那这个中心距就是你设计的第一个锚点，直接标，直接给公差，不能靠两个单独的定位尺寸累积。
张紧机构滑轨安装孔错误标注示例
功能尺寸从来不是画图的收尾，是设计的起点。
它不是给图纸凑数的，是把你脑子里“这个东西要能顺畅滑动”“这个盖子要能扣上去”这种模糊的需求，转换成工人能看懂、机床能加工的明确边界。
很多人说我标了公差啊，为什么还是错？因为你标的是单个零件的公差，没考虑整个功能需要的公差分配。那个中心距就是，你要的是中心距精度，结果把公差分到两个独立尺寸上，累积起来自然超，本质就是你没把这个尺寸当成功能尺寸来对待。
不过话说回来，也不能全怪学生。
我们上学的时候，不也是这么过来的？对着习题集画零件图，题目给好哪个标什么公差，根本不需要自己想哪个尺寸是功能尺寸，练了四年，还是不会自己判断。到了工作上，自己独立做设计了，坑就一个接一个冒出来。
改了三次作业要求摸出来的方法
改了三次作业要求摸出来的方法
前几年我改了教学要求，不再让学生上来就画图。
交作业第一件事，先写一页纸，列出来你这个设计里，最核心的三到五个功能尺寸，每个尺寸后面写清楚：这个尺寸影响什么功能，公差为什么选这个等级。
没这页纸，整个作业打回去重写。
一开始学生怨声载道，说太麻烦，画个图还要写这么多东西。
做了两次之后，出错率直接降了一半还多。
原来很多学生画完图，根本没想过每个尺寸是干嘛的，软件自动标出来就完了，现在逼着他想，哪个尺寸重要，哪个不重要，想一遍，漏标的概率就小多了。
对吧？设计本来就是想清楚再动手，不是画完再想。
我还把之前学生做坏的那个张紧机构，留在实验室当教具，每次上标注课，都拿出来让学生自己拆，自己摸，哪里卡，自己找哪个尺寸出问题。比我在黑板上讲十句都管用。
上次那个做坏机构的学生，现在已经工作三年了，上个月一起吃饭，他说现在他们厂接新项目，画图之前都要先开个会捋功能尺寸，就是当年被我逼着列清单练出来的习惯，省了好多试错的成本，少改了好多次模。
听了还挺暖的。
机械设计哪有那么多玄乎的东西，就是把每个该管住的尺寸管住，别让实现功能的坑，留到装配环节才爆出来。功能尺寸四个字，说穿了，就是对自己画的那张图，多上点心罢了。
