上周刚帮项目上新来的小伙子收拾烂摊子。一台100口径的污水离心泵，开机不到一周轴就磨废了。拆开来一看。又是填料密封的老坑。
这东西结构简单、成本低，很多人觉得随便画画就行，其实踩起坑来，分分钟让你项目利润赔进去一半。
摘要：本文结合十几年工程设计和现场调试经验，梳理填料密封设计、选型、调试中常见的错误，分享符合行业规范的落地经验，适合有一定基础的机械工程师参考。
别小看这堆填料，它的密封原理没你想的那么简单
很多入行三五年的工程师，说起填料密封，张嘴就是“靠填料挤压堵死轴和腔体的缝隙”。对吗？不全对。

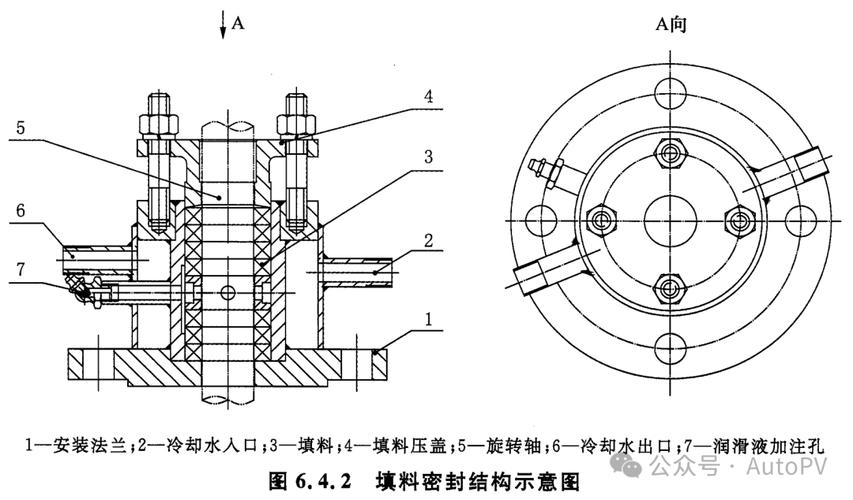

填料密封的核心，其实是控制合适的径向密封比压。填料被压盖压紧后发生塑性变形，贴紧轴的外圆表面，同时填满填料腔内壁的间隙，形成阻止介质泄漏的密封面。但是！这里有个很多人不知道的关键点：填料密封必须允许微量泄漏。
微量泄漏是用来干嘛？带走摩擦热，润滑填料和轴的接触面。完全零泄漏的话，摩擦热散不出去，用不了多久填料就会碳化变硬，直接磨坏轴表面。
我十年前碰过一个项目，甲方要求泵必须零泄漏，设计工程师为了满足要求，把压盖预紧力调到了设计值的三倍。开机三个小时，填料腔冒烟，整根45钢的泵轴磨出来两毫米深的槽，最后整根轴重铸，赔了小十万。够买一百套进口填料了。
合理的径向比压怎么控制？按照JB/T 6625-2015的要求，密封面的比压要大于介质压力0.1~0.3MPa，同时不能超过填料的许用比压。不同填料的许用比压差很多，柔性石墨一般是10~20MPa，聚四氟乙烯只有3~6MPa，这个数错了，要么漏要么磨。
填料选型和压盖设计的那些隐形坑
选型最常见的误区就是：越贵的填料越好，聚四氟乙烯万能。
我见过输送带泥沙矿井水的泵，设计师选了纯聚四氟乙烯编织填料，软，密封好，看着没问题。结果呢？泥沙很容易嵌入软填料的缝隙里，变成附着在轴上的磨料，不到一个月轴就花了。
不同工况怎么选，说点实用的：普通清水、常温低压，选浸油石棉填料就行，现在禁石棉就换 柔性石墨填料，便宜好用；介质带固体颗粒，选含青铜粉或者碳纤维的增强填料，硬度够，抗冲蚀，不容易嵌颗粒；腐蚀性介质，选碳化纤维浸渍聚四氟乙烯，比纯四氟耐磨一倍都不止；高温场合超过300℃，就选纯石墨编织填料，别碰有机材质的。

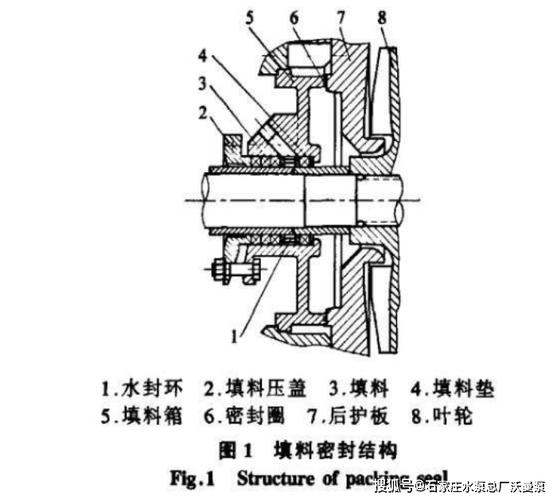

说完填料说压盖设计。很多人图省事儿，喜欢做整体式压盖，省一道开缝的加工费。现场运维的时候换填料，要把整个泵轴拆出来，折腾大半天，耽误生产，运维师傅骂你半年都不夸张。
除非是小直径低压力的场合，否则一律做对开式压盖，换填料不用拆轴，十分钟就能搞定，多花几十块加工费，换十年运维省心，太值了。不过对开式压盖一定要加两个定位销，防止两半错位蹭轴，这个小细节十个人有八个忘。
还有个细节，填料腔的高度设计，一定要留10%~15%的填料高度余量给压盖预紧。很多新手刚好把填料腔填满，用半个月填料磨松了，压盖没法再紧，只能拆泵全换，折腾不说，成本翻好几倍。
现场调试和日常维护的关键细节
新装的填料密封，最忌讳开机前就把压盖拧紧。我刚入行的时候犯过这个错，当时师傅拿着扳手骂我半小时，现在还记得那场景。
正确的调试步骤是什么？新装填料后，把压盖拧紧到均匀贴紧就行，留一点松动量。开机之后，让泄漏量稍微大一点，运行半小时温度稳定了，再一点点调紧压盖，每次拧1/4圈，等十几分钟看泄漏量，最终调到每分钟10~60滴就合格。轴径50mm以下取10~30滴，50mm以上取30~60滴，这个是JB/T 6625里明确要求的，别自己瞎改。
说实话，就算设计对了，调试错了一样用不好。我见过太多调试工怕漏，开机就把压盖拧死，不出一小时就冒烟烧填料，白瞎了好好的设计。
日常维护也有坑，泄漏量大了之后，很多人知道紧压盖，但是不少人会一下拧死，直接把填料挤到没有间隙，不出两天就磨坏轴。还有就是填料不够用了，只换最外面两三圈，里面旧填料不掏出来，旧填料已经碳化变硬，挤得新填料受力不均匀，用不了半个月又漏了，折腾好几次不如一次全换。
不过话说回来，填料密封真的是被低估的好技术。很多场合动不动就上机械密封，其实低转速（线速度低于12m/s）、低压（低于2MPa）、对泄漏要求不严格的大轴径泵，填料密封的成本只有机械密封的十分之一，维护随便找个钳工就能做，比机械密封好用太多。当然，要是有毒有害介质、高转速，那别硬撑，该用机械密封就用，别省那点钱出安全问题。
填料密封入门门槛低，但真要做好，拼的就是细节。很多老工程师说，填料密封是靠调试调出来的，不是靠设计画出来的，这话真没错。把这些坑避开，你的填料密封能用好几年不出问题，省心又省钱。
