上个月车间拉了三车45钢的8.8级螺栓，调质完车螺纹，拧试块的时候裂了近两成。
当时一帮人蹲在淬火炉旁边查油温，查回火温度，查冷却时间，折腾了两天，最后发现是前面的正火工序偷工减料了。
拧裂的那批螺栓，问题不在淬火
进厂的棒料是热轧态的，本来要求正火到860℃保温，然后空冷到50℃以下再进调质线。结果班组为了赶产量，正火保温时间砍了三分之一，出炉之后直接堆在车间地面上。夏天地面温度快40℃，堆得密的地方，中心温度放了12小时还在200℃以上。
没人当回事。
毕竟在很多班组的认知里，正火就是热处理流程里凑数的工序——不用控冷却介质，不用精确算保温时间，炉温到了拉出来就行，能出什么问题？
直到这批螺栓拧裂了才反应过来，本来靠正火要消掉的热轧带状组织，根本没消掉。调质的时候，带状组织里的软区和硬区收缩率不一样，车完螺纹一受力，直接顺着带的方向裂了。
正火的核心从来不是“加热到多少度”
教材里写的正火定义很直白：加热到Ac3或者Acm以上30-50℃，保温后在空气中冷却，得到细珠光体类组织。但真到产线上，没人会盯着教材上的温度值干活——真正决定正火效果的，是两个容易被忽略的点：一个是保温完成后，从出炉到冷却到珠光体转变区的速度，另一个是最终冷却到的终止温度，而非冷却到室温的总时长。

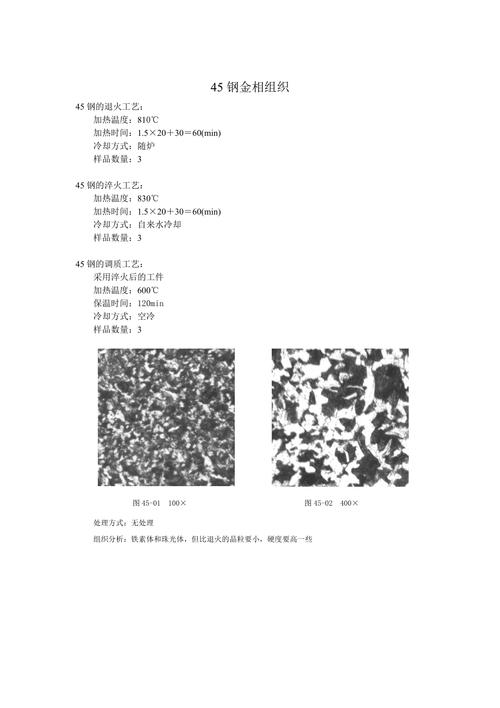

之前做过对比试验，同样是860℃保温1.5小时的45钢棒料，一组出炉放在通风的料架上，2小时就冷到200℃以下，硬度测下来HB170左右，车螺纹的时候刀耗很低，调质之后的力学性能离散度不到5%。另一组直接堆在料堆最里面，没通风，12小时才冷到300℃，最后硬度测出来HB210，而且组织里有大块的游离铁素体，调质之后的冲击功直接掉了三分之一。
说实话，我刚入行的时候也觉得正火最没技术含量。不就是加热空冷嘛，比淬火简单多了。直到那次螺栓事故，才明白，最容易被跳过的工序，往往是埋雷最多的。
哪些场景下，正火根本不是“可选工序”
很多工艺卡上会写“正火：可选”，但真到实际生产里，有些场景下跳了正火，后面花几倍的代价都补不回来。
比如热轧态的中碳结构钢，如果你直接跳过正火进调质线，大概率会碰到组织不均的问题。热轧的时候，钢材表面和心部的变形量不一样，冷却速度不一样，出来的组织里有带状珠光体，有大块游离铁素体。就算你把淬火温度调得再准，淬出来的组织也是歪歪扭扭的，同一批零件的硬度差能差出HRC5以上，这根本不是后面回火能救回来的。
还有铸态的铸件，比如灰铸铁的机床床身，正火的目的根本不是提高表面硬度，是把铸造时候产生的内应力松掉，同时把表面的粗大树枝晶打碎。不然你加工完放三个月，床身自己慢慢变形，磨好的导轨精度直接跑没。之前有个做农机配件的客户，为了省正火的电费，把原来的正火工序换成了自然时效——就是把铸件堆在外面放半年。结果赶上去年夏天连续高温，堆在外面的铸件表面氧化层厚了0.2mm，加工的时候留的余量不够，最后整批零件因为表面硬度不够报废，算下来损失的钱，够做十次正火的电费。
当然也不是所有零件都要走正火。比如做低碳钢的冲压件，本来就是要软、要塑性好，你去正火干嘛？还有如果拿到的棒料已经是冷拔态的，组织已经很均匀了，就没必要多走一道正火，反而增加成本。
别信什么“正火和退火可以互相替代”的说法。大部分时候真不行。正火的冷却速度比退火快，得到的珠光体片层更薄，强度和硬度更高。如果本来要求正火的结构件，你用完全退火代替，最后出来的零件强度不够，后面再怎么调淬火温度都补不回来。反过来，本来要求退火的软态零件，你用正火代替，硬度上去了，冲压的时候直接裂，根本没法加工。
前几天去车间，看到班组的人把正火的出炉温度写在炉子旁边的白板上，后面还加了一行小字“冷到150℃以下再转序”。直到现在，还有人觉得正火就是走个过场，上次去查的时候，还看到有人把刚出炉的正火料直接压在待加工的料堆下面，通风全堵死了。
工艺这东西，哪有什么一劳永逸的规范。都是之前踩过的坑，摔过的跟头，攒出来的经验而已。
